2.2.2汽蒸退煮漂一步法
工艺流程
浸轧工作液(四浸一轧,轧液率70%~80%,室温)→汽蒸[(95~98)℃×(50~60)min]→4格热水洗→2格温水洗→2格冷水洗
汽蒸退煮漂一步法采用R型汽蒸练漂机,该机堆布整齐,织物张力很小,既浸煮又汽蒸,退煮漂效果较匀透。
但在汽蒸时,由于天丝纤维与苎麻纤维的收缩不一致,极易产生皱条疵病,并有轻微擦伤。而采用平幅低张力冷轧堆工艺,织物的皱条和擦伤少,且白度好、毛效高、手感柔软、节能节水,是天丝/苎麻交织布退煮漂加工的首选工艺。

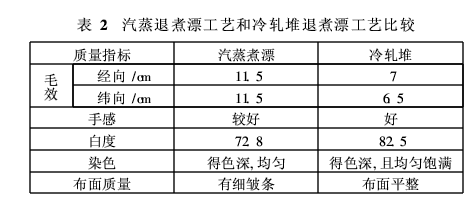

两种工艺处理后织物的各项指标和性能见表2。
染色得色深,均匀得色深,且均匀饱满布面质量有细皱条布面平整
2.3丝光

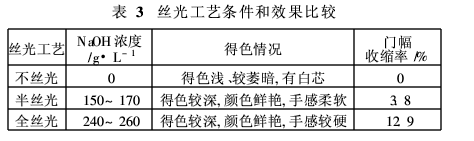

丝光加工不仅可以提高织物的尺寸稳定性,还可以提高苎麻纤维的染色性能。我们对不丝光、半丝光和全丝光三种工艺进行了对比试验,见表3。
从表3可以看出,半丝光工艺和全丝光工艺得色均较深,且颜色鲜艳,但后者手感较硬,门幅收缩大,扩幅十分困难,因此我们采用半丝光工艺。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
