1、原理

棉纤维在水中带有负电性,经阳离子改性后的棉纤维带正电荷,由于涂料分子中所含—NO2、—NN—、—COOC2H5、—OCH3、—CONH—、—NH—等基团的负电性,因此改性后棉纤维对涂料有亲和力。浸染时,改性后的织物很容易吸附涂料,使涂料易于上染纤维[1]。

2、实验内容

2.1、实验材料

145cm,21s×21s,108×58纯棉纱卡半制品、HydrocolDTF阳离子改性剂、改性剂TP-900A、金迪阳离子改性接枝剂EYS、NaOH、涂料8111大红、涂料8113妃红、涂料8119洋红、涂料8204金黄、涂料8302艳蓝、涂料8304藏青、涂料8802棕、德司达涂料。

2.2、实验器材

AS-24型常温小样机、101A-2型烘箱、Y5718摩擦牢度仪、X-RITE电脑测配仪。

2.3、测试方式

GB/T411—2008棉印染布(摩擦牢度试验方法,皂洗牢度试验方法),X-RITE电脑测定染色深度。

2.4、工艺流程及处方-改性预处理

改性处理→水洗→烘干-染色

改性后织物→涂料染色→水洗→烘干→定型

-改性基本处方及工艺条件改性剂用量:2%~8%;

pH=7~13;

时间:15~60min;

温度:60~90℃;

浴比:1∶15~1∶40。

染色基本处方及工艺条件

涂料:2%~16%;

时间:30min;

温度:80℃;

浴比:1∶30。

2.5、改性工艺

2.5.1、改性剂

对DTF阳离子改性剂、改性剂TP-900A、阳离子改性接枝剂EYS3种改性剂做对比试验,比较染色的上染率。

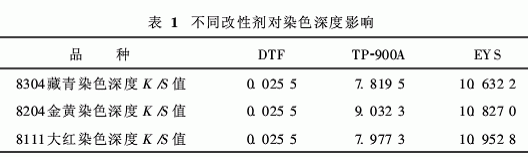

由表1可见,经阳离子改性剂EYS改性后的织物染深性最好。故选用改性剂EYS。
