涤纶织物的亲水整理多采用染后浸渍或浸轧法，染整工序较长，生产效率低，耗时耗能，而采用亲水整理染色同浴法可缩短染整工序，降低能耗，提高生产效率。常规聚酯聚醚型亲水整理剂因其水溶性较差且浊点低，在同浴染色中，易引起分散染料的聚集或是形成表面活性剂一分散染料聚集体，在涤纶染色过程中，这些聚集体会导致染色织物出现色花或色点_。为此，自制了一种新型聚酯聚醚共聚型亲水整理剂，其结构中引入了问苯二甲酸二甲酯一5一磺酸钠(SIPM)，改善了整理剂的水溶性，且在高温条件下溶液稳定。用该整理剂与分散染料同浴上染涤纶织物，研究整理剂对染色和整理同浴上染织物染色性能和亲水性能的影响，以期在不影响分散染料染色性能的条件下，赋予涤纶织物良好的亲水性和耐洗性，达到染色和亲水整理同浴加工的目的。

1实验部分

1．1实验材料与仪器

材料：新型聚酯聚醚共聚型亲水整理剂(自制)；醋酸钠，冰醋酸，保险粉，纯碱(均为分析纯，天津永大化学试剂厂)；中性皂片(工业级)；分散红FB，分散黄M一4GL，分散深蓝HGL等(浙江龙盛股份有限公司)；涤纶针织布(纤维线密度77．7 dtex，织物面密度120 g／m)。

仪器：RY一25016II红外染色机(杭州三锦科技有限公司)；UV-2550紫外可见光分光光度计(日本岛津公司)；SF6OOPLVS测色配色仪(美国Data Color公司)；Y571(L)染色摩擦牢度仪，sW一12AⅡ耐洗色牢度试验机(温州大荣纺织标准仪器厂)

1．2新型聚酯聚醚共聚型亲水整理剂的制备

将13．58 g对苯二甲酸二甲酯(DMT)和8．88 g间苯二甲酸二甲酯一5一磺酸钠(SIPM)加入到250 mL的三口烧瓶中，加热到150℃，待DMT和SIPM完全熔融后加人16．12 g乙二醇和酯交换催化剂醋酸锌0．034 g，缓慢升温到180℃，进行酯交换反应，待甲醇馏出量不再增加(约理论值的98左右)为止，结束酯交换反应．加入47．5 g PEG1500，0．5 mL抗氧剂TPP和缩聚反应催化剂Sb。Oa 0．045 g，通氮气，并升温到缩聚反应温度，保温0．5 h后抽真空，维持一定的真空度和温度进行缩聚反应，反应45 min后，结束反应，降温出料即得新型聚酯聚醚共聚型亲水整理剂。

1．3亲水整理剂和分散染料同浴染色方法

染色配方：分散染料1(owf)，亲水整理剂x%(owf)，pH一5，织物2 g，浴比l：25。

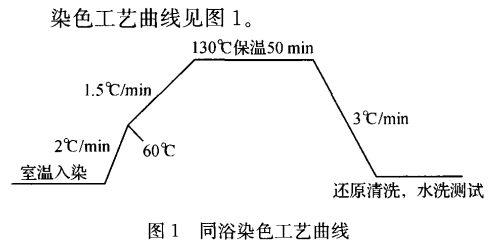

还原清洗配方：纯碱2 g／L，保险粉2 g／i，浴比

1：25，温度80℃，时间2O min。

1．4测试方法

1．4．1上染百分率的测试

分散染料上染百分率采用残液比色法测定：将一定量的染色原液和染色残液分别倒入250 mL的容量瓶中，分别加水至刻度；取溶液3 mL于10 mL容量瓶中，加入丙酮至刻度使染液完全溶解，在分光光度计上测定其吸光度。用下列公式计算上染百分率。

式中：E为分散染料上染百分率；A0为分散染料染色原液吸光度；A为分散染料染色残液吸光度。

1．4．2亲水整理剂对分散棕S-3RL的增溶测试
