涤纶织物挺括、悬垂性好、不易皱、不缩水，广受消费者喜爱．但涤纶大分子无亲水基团，分子堆砌紧密．易产生静电积聚而带来很大危害。因此，涤纶织物的抗静电整理引起了人们的高度重视．通常用表面活性剂整理纤维或织物，以提高其吸湿性，降低电阻率。但其抗静电效果及持久性差，且在低湿度环境中不显示抗静电性能：炭黑复合导电纤维的应用使纺织品抗静电效果显著、耐久且不受环境湿度的影响，但由于炭黑复合导电纤维呈灰黑色，不适合浅色纺织品，故其应用范围受到限制．因此，寻求一种具有优良且耐久抗静电性能的浅色抗静电剂成为研发热点。121新型的纳米级透明导电粉体锑掺杂二氧化锡(简称ATO)具有优异的导电性和透明性，且不受气候和使用环境的限制，具有广阔的应用前景。本文采用纳米AT0粉体和季铵盐型阳离子表面活性剂TM分别对涤纶织物进行抗静电整理，并在低湿度环境下进行抗静电性能比较，分析AT0整理涤纶织物的抗静电机理。

苏常泰纳米材料有限公司)，抗静电剂7M(季铵盐型阳

1实验

1.1材料与仪器

织物：纯涤纶低弹牛津布，规格：300D×300D×224根/10cm×164根/10cm。化学试剂：纳米ATO粉体（江苏常泰纳米材料有限公司)，抗静电剂TM(季铵盐型阳离子表面活性剂)，钛酸酯偶联剂NDZ一311W，聚丙烯酸酯低温自交联剂(粘合剂)．

仪器：TH2681型绝缘电阻测试仪，多功能表面电子能谱仪(XSAM800型，英国KRATOS公司)，Rapid型轧车等．

1．2整理工艺

纳米A70粉体整理：将织物浸渍在经钛酸酯偶联剂处理后的纳米AT0分散液中(45℃，30min，浴比1：50)一二浸二轧一预烘(80℃，5min)一焙烘(120℃，4min)

表面活性剂TM整理：浸渍(TM40g／L，45℃，浴比1：50，30min)一二浸二轧(轧液率100％)一预烘(120℃，4min)一一)焙烘(180℃，30s)。

1．3测试

表面比电阻：将整理涤纶织物剪成数条]cm宽的样品，于恒温恒湿环境下(20℃，湿度70％)平衡12h以上，用绝缘电阻测试仪测试电阻值，取20次值的平均值，得出整理涤纶织物的表面比电阻值．当织物的表面比电阻值<10¹¹<>．具有抗静电作用；XPS测试：利用X射线光电子能谱(xPs)测试分析AT0粉体以及ATO整理涤纶织物表层中元素的组成与价态．

2结果与讨论

2．1ATO整理涤纶织物正交实验

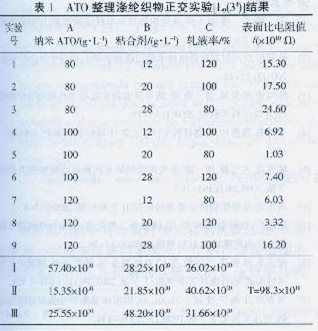

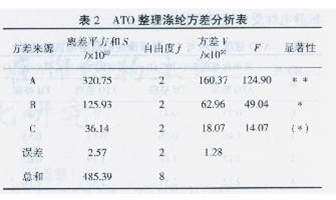

ATO整理涤纶织物正交实验[L9(34)]结果见表1，ATO整理涤纶方差分析见表2．
