2．3LIP处理对真丝织物白度和润湿性的影响

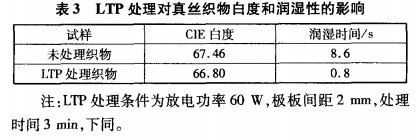

织物白度对喷墨印花图案的鲜艳度有很大影响织物具有一定的白度，可获得色泽鲜艳的印花图案，尤其是喷印浅淡色花纹时。同时，要想获得好的印花效果，还必须具有优良的亲水性。为此，测试了LTP理前后真丝织物白度和水滴润湿时间的变化，结果见表3。

从表3可见，真丝织物经LTP处理后，白度略微降低，而水滴润湿时间由处理前的8．6S缩短至处理后的0．8s，表明经LTP处理后织物的润湿性得到显著提高。这主要是由于LTP处理改变了纤维表面的化学组成，在纤维表面引入了一些含氧亲水性基团(如—CO—、—COO—等)，使处理后织物的亲水性得到改善，有利于真丝织物获得良好的喷墨印花效果。

2．4LTP处理对真丝织物防渗化性能的影响

在视频显微镜下观察坍P处理前后真丝织物喷墨打印线条的渗化情况，如图3所示。

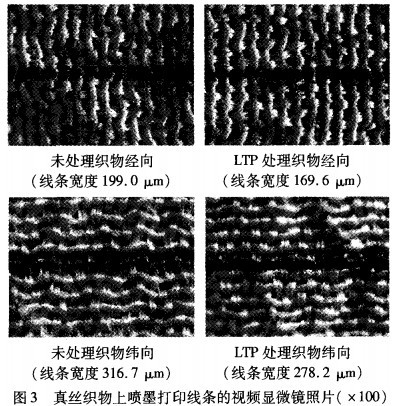

图3真丝织物上喷墨打印线条的视频显微镜照片(×100)从图3可见，不管是否经过处理，织物上打印线条的经向宽度都明显小于纬向，这可能是由于织物的经纱与纬纱具有不同的芯吸效应引起的。此外，真丝织物I胛处理后的经纬向打印线条宽度均比未处理织物小，经向线条宽度由处理前的199．0urn缩小至169．6um，纬向线条宽度则由316．7um缩小至278．2urn，这说明LTP处理能有效改善真丝织物的防渗化性能，从而提高织物喷墨印花的花纹清晰度。其原因可能是，一方面纤维表面极性基团的引入，提高了纤维的吸水性，加快了织物对墨水的吸收速率，从而起到防渗化作用；另一方面，等离子体的刻蚀作用使纤维表面粗糙化，纤维表面形成了一些微细沟槽和凹坑，在一定区域内抑制了墨水沿着原本光滑的纤维表面铺展。
