由表3可知，两分钟时成膜的透明性整体比一分钟时有所提高，这是因为两分钟的热处理更彻底，只有充分烘烤，才能使油墨彻底烘干同化，这样才能提高成膜的透明性，145时的透明性要好于另外两组温度，但总体相差并不是很大。在较高的温度下热固印花浆就开始熔化为稠液体状，就会向下渗透浸入承印物的缝隙中，然后再脱离高温回到常温条件下，稠液体状的热固印花浆就会凝固成同体”，所以温度和时问对热固印花浆成膜透明性有较大影响的，而且它们之间总是相关联的。
2．3工艺参数对成膜断裂强力的影响
2．3．1DOP用量对成膜断裂强力的影响

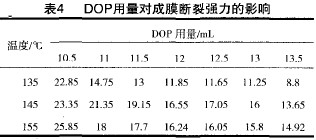

选用三组不同温度，在热处理时间为2min的条件下，用强力测试仪对7组不同增塑剂DOP用量的油墨成膜强力进行测试，所得结果如表4所示。
由表4可知，随着DOP用量的增加，成膜的断裂强力有下降的趋势，这是因为在PVC大分子中加入一定量的增塑剂后，增塑剂的内润滑作用减少了PVC大分子内部的作用力，增加了分子链的柔性，但是增塑剂也会使大分子中的连接点溶剂化后分开，减少了分子间的次价键力，因而增塑剂的用量增加会大大降低分子间的作用力，强度也就相应的降低。
2．3．2温度和时间对成膜断裂强力的影响
选用一个固定DOPJ~J量，分别在lmin和2min的时间的前提下，用三种不同的温度对油墨成膜进行热处理，所得实验结果如表5所示。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
