2结果与讨论

2．1工艺参数对成膜柔软性的影响

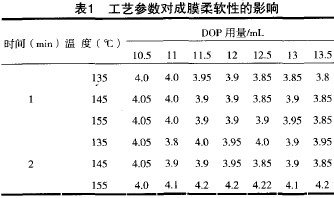

选用7组不同DOP用量与定量的PVC树脂共混制得的热固印花浆成膜，得到DOP用量、温度和时问对其柔软性的影响，如表1所示。

由表1可知，在热处理的温度和时间不变时，随着DOP用量的增加，薄膜柔软性有逐渐增加的趋势。但是在155oC，两分钟的热处理条件下成膜的柔软性明显出现了下降。

在烘干时间相同的情况下，温度升高会使薄膜柔软性下降；在烘干温度相同的情况下，时问的延长也会使薄膜柔软眭有所下降，这是由于热固性树脂对温度比较敏感，增塑剂可增加树脂的柔软性，但对烘干温度和时间仍有要求。在温度和是时问都相对较高时，成膜柔软性较差。

2．2工艺参数对成膜透明性的影响

2．2．1DOP用量对成膜透明性的影响

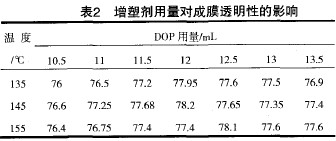

选用三组温度，在热处理时间为2min的条件下，用白度仪对7组不同DOP用量的油墨成膜的透明性进行测试(白布的白度是80．6％)，测得其白度如表2所示。

由表2可知，随着DOP用量的增加，白度曲线有一个先增大后减小的趋势，而且在DOP用量中间段(11．5mL～12．5mL)有达到最大值，说明此段的透明性比较好，薄膜均质透明表示增塑剂DOP用量与PVC树脂相容性好，模糊意味着相容性差。总体来说，145oC的比其它两个温度条件下成膜的透明性要好，即使在个别点出现了较大的波动，但总趋势没有变化。

2．2．2温度和时间对成膜透明性的影响

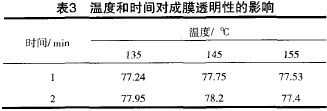

选用一个固定DOP用量，时间分别在lmin和2min的前提下，用三种不同的温度对印花膜进行热处理，通过测试成膜和白布的白度来间接反映膜的透明性(白布的白度是80．6％)，如表3所示。
