2·2纳米银粒子对织物的抗静电整理[4]

表2中，平均最大静电压值为140.9V，平均半衰期为0.8s。

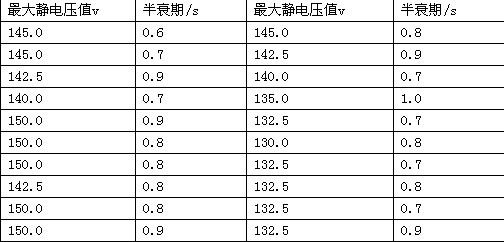

表2纳米银粒子处理织物后的抗静电测试结果

注：（1）测试条件：温度22℃，相对湿度33%；(2)空白样品抗静电测试，平均最大静电压值512V，平均半衰期40s。

2·3纳米级银粒子粒径的测定

透射电子显微镜照片显示：10#样品颗粒分布较为均匀。直径20-40nm；20#样品颗粒分布比较稀疏，一处有明显的团聚现象，颗粒尺寸主要集中在20nm的范围；样品3#颗粒分布均匀，密度较大，尺寸稳定，平均直径l5nm；样品4#颗粒分布较均匀，密度较大，有几处明显的团聚现象，平均直径2Onm，较为理想;但是经过一段时间放置后，其稳定性降低，为防颗粒团聚必须及时使用。

3结论

3·1用银镜反应可获得较为理想的纳米级银粒子，颗粒大小10-40nm，平均直径17nm。纳米级银粒子常温下，对酸、碱、盐和有机溶剂的稳定性很好，高温下对部分物质的稳定性不好，如浓硫酸、保险粉和氯化镁，其中，氯化锌的稳定性，常温、高温都不好。纳米级银粒子对时间的稳定性，随着粒

子质量分数的升高而降低，质量分数越小，时间稳定性越好。

3·2AgNO3用量与纳米银颗粒大小不成正比，AgNO3用量越少，得到的纳米银颗粒不一定越小,原因是分散过程可能受到干扰，造成氧化过程分散不匀，颗粒变大，如分散剂复配不当，也易造成颗粒团聚，使颗粒尺寸变大。

3·3AgNO3用量与纳米银颗粒的分布密度成正比，AgNO3用量越多，纳米颗粒分布越密，但制备过程中颗粒团聚可能性较大。反之，纳米颗粒分布越稀疏，颗粒团聚可能性减小，但使用及其研究价值降低。

3·4从样品3#所得产品分布均匀，密度较大，颗粒尺寸稳定，平均直径15nm。

3·5纳米银处理后涤棉织物的平均最大静电压值从512V降为140.9V，平均半衰期从40s降为0.8s，证明了涤棉织物经纳米银处理后，抗静电性

从上可知，纳米银的制备路线合理，颗粒大小符合要求，但是要提高纳米银颗粒的稳定性及颗粒浓度，仍需进一步研究。

参考文献：

[l]粱高平殷福珊，表面活性剂在分散体系中的应用[M]北京，中国轻工业出版社，2003；75-77

[2]杨栋梁，纳米技术在染整生产中的探讨(二)[J]印染，2002（2）；40-44

[3]赵国玺，表面活性剂物理化学[M]北京，北京大学出版社，1984；35-104

[4]胡毅，纳米涂料和纳米银的制备及其染色整理性能的研究(2001级硕士论文)[D]，西安，西安工程科技学院，2004.4
