注：烧碱60g/L，双氧水20 g/L，精练剂ZL一320 10g/L．
2．2．3．3双氧水分解速率
由图1可见，氧漂稳定剂对双氧水起稳定作用是明显的．而且随着时间的延长，双氧水的分解速率不会降低，保证了练漂的效果．在实际测试中发现，滴定中的KMnO4实际用量比理论用量要大，所以所测的H2O2残留量偏高，最终所测的H202分解率偏低．表明zL一03具有很好的双氧水活化作用．
图1双氧水分解速率图
2．3冷轧堆工艺大生产应用
工艺流程：烧毛→预浸轧(室温，轧余率80％)→浸轧练漂液(室温、轧余率100％～110％)→打卷转动堆置(用塑料薄膜包盖好，保湿转动堆置24 h)→退卷水洗(热水洗→热碱洗→热水洗→水洗)→烘干落布．
工艺配方：NaOH为40-60 g／L，双氧水20 g／L，精练剂ZL一321 15 g／L．处理结果见表7．

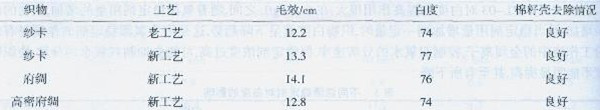

表7冷轧堆工艺大生产应用
3结论
(1)高效精练助剂ZL一321在冷轧堆精练应用中能达到较好的毛效和白度．
(2)ZL一321的各项性能均达到或优于进口的和目前市场上较好的精练剂水平，并且ZL一321还有稳定作用，冷轧堆时无须再加稳定剂，使用方便．
<<上一页[1][2][3][4][5][6]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
