在洗净的反应釜中加入计量的水，开启搅拌，然后再加入配方量的高效渗透剂、双氧水活化剂、金属络合剂、环保表面活性剂等，混合均匀；然后用液碱中和pH值至6～8．即得到成品冷轧堆高效渗透精练剂．
1．3主要技术性能指标
外观：均匀液体，pH值(1％水溶液)：6．0-8．0，相容性：可与非离子型、阴离子型产品并用，耐碱性：NaOH 60 g／L<15(s)，NaOH 200 g／L不漂油．
2 ZL一321应用性能研究
2．1试验助剂
2．1．1工艺：本次试验采用常温冷轧堆法
精练剂：某国产A，某进口B，本厂ZL-321．
2．1．2测试方法
织物白度：采用WD一80型的色差白度仪，对样品进行三次测试，取平均值．
织物毛效：5 min、30 min后记录样品上液体上升的高度(cm)．
织物强度：在恒温恒湿条件下，放置24 h以上．测试三次，取其平均值．
织物耐碱渗透性：采用帆布沉降法．
双氧水分解速率：采用KMnO4标准溶液滴定法．
2．2试验结果与讨论
2．2．1精练剂基本性能的研究
2．2．1．1精练剂用量对织物白度的影响
H2O2用量为20 g／L，烧碱用量60 g／L，时间24 h．
由表1可知，在5-10 g／L之间，随着精练剂用量的增加，织物的白度有明显的增加，主要是棉纱线上的棉籽壳、灰分等杂质与精练剂发生反应变成水溶性的物质溶解在水中，浆料在精练剂的强渗透性下脱落，溶解到水中，而色素主要是被H202氧化，产生消色作用，从而提高织物的白度．精练剂用量为15 g／L白度与10 g／L很接近，相差不超过1％，精练剂用量达到20 g／L时，白度提高都不明显．

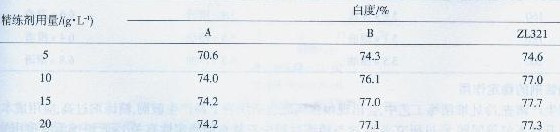

表1不同用量的精练剂对织物白度的影响
2．2．1．2精练剂用量对织物毛效的影响
从表2可以看出，随着精练剂用量的增加，织物的毛效有明显的增加，主要是棉纱线上的油脂、蜡质等杂质在强烧碱作用下与精练剂发生反应变成水溶性的物质溶解在水中，使得织物的吸水性能提高，所以毛效有了很大的提高．比较三种精练剂，ZL321和进口的B性能接近，毛效均能达到12 cm．

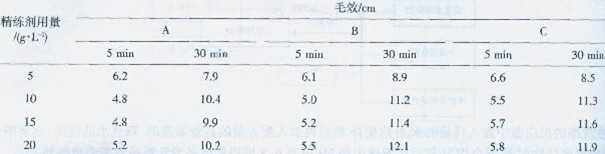

表2不同用量的精练剂对毛效的影响
<<上一页[1][2][3][4][5][6]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
