浅谈F1520型集体落纱细纱长车的特点及应用实践

来源：中国纺织科技信息网　发布时间：2012年09月06日

计万平，李海鸿，蔡明文，刘武，屈翠兰，江磊　(湖北武汉江南实业集闭有限公司)

摘要：详细介绍了F1520型细纱长车的重要技术参数和结构特点，并结合生产实践，总结了主机部分和集体落纱部分设备日常维护的要求，通过纺制R 9．8 tex纱试验进行参数优选，以及与FA5 0 6型细纱机的对比试验，表明F152 0型细纱长车是生产效率高、耗电低、用工省、成纱质量稳定，机电一体化程度十分高的国产先进纺纱设备。

关键词：F1520型细纱长车；技术参数；结构特点；设备维护；集体落纱；R 9．8tex纱；千锭时断头；成纱质量。

随着机械工业、电子技术的不断进步，纺织企业对纺纱设备生产效率、能耗以及成纱品质提出了更高的要求。F1520型带集体自动落纱的细纱长车是经纬纺织机械有限公司在消化吸收国外先进细纱机特点的基础上，结合国内纺纱生产实践设计制造的机电一体化程度较高的细纱机。2010年我公司相继安装了61台F1520型细纱长车，运行以来，其生产效率、纺纱质量均有较大的提高，彻底改变了我公司用工多、劳动强度高、生产效率低的局面。应用细纱长车是当前形势下，棉纺织行业加快实施战略结构性调整，提高经济效益的必然选择和发展方向。

1 F1520型细纱长车技术参数和结构特点

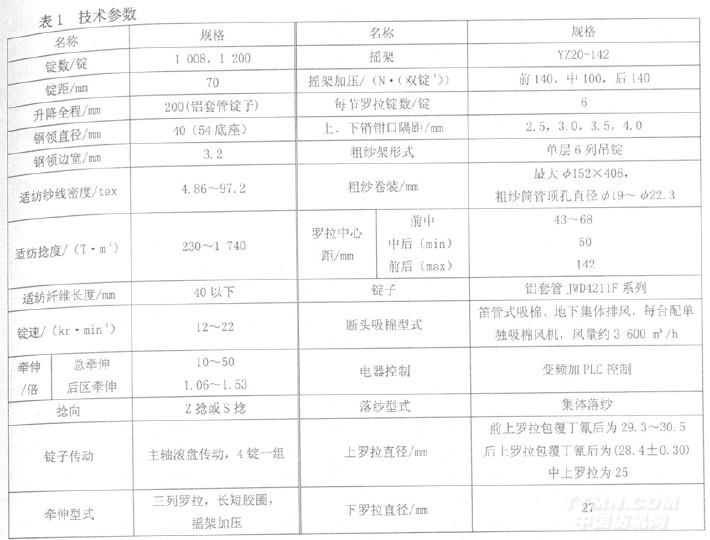

1．1技术参数(见表1)

1．2结构特点

1．2．1 导纱角、最小气圈高度等断面参数设计合理，有利于控制纺纱强力和改善捻度传递，从而有利于提高锭速和减少断头。

1．2．2 机架采用铸铁中墙板，U型龙筋，L型机梁结构。材料选为铸铁，具有吸震、结构稳固、安装方便、外形简洁等特点。

1．2．3升降采用滑轮牵吊，升降立柱上部固定，下部调整铅锤，调整方便，升降灵活可靠；升降平衡采用重锤平衡装置。

1．2．4配集体落纱装置，能自动拔满管和插空管，减少了落纱的工作量。

1．2．5满管停车时程序合理，保证落纱后留头率存96％~98％。

1．2．6全机齿轮统一采用模数为2的斜齿钢齿轮，运转、平稳，调整方便，调换齿轮通用，可减少调换齿轮的数量。牵伸、捻度、卷绕等变换齿轮集中布置在墙板一侧，操作方便。齿轮、凸轮等运动件表面采用自动滴油润滑，运转时无须人工加油，减少了保全、保养工作。

1．2．7 导纱板升降采用位叉延时机构，导纱板动程大，增加了最小气圈高度，减少大纱时断头。

1．2．8车头传动输入端高速部位采用齿形皮带传动，有利于降低功耗及机器噪声，方便安装与维护。

1．2．9牵伸装置采用弹簧摇架加压，三列罗拉、长短胶圈、摆动弹性上销；下罗拉采用滚柱轴承，扭角小，传动平稳；上罗拉采用双列滚珠轴承，有利于提高成纱质量。

1．2．10吸棉管采用笛管式机构；吸棉风箱采用斗形滤网，主机布置在吸棉风机下方，有利于主机散热。吸棉风机有两种配备：一为FJY5?5?58?15型，功率为7．5 kW，速度2 840 r／min，用于1200锭长车；二为FJY5?5?58型，功率为5．5 kw，2 840；r／min，用于1008锭长车。
1．2．11钢领板升降成形的级升机构，采用一个200牙的大棘轮，不需调换棘轮，只需调整撑爪的有效动程，即可满足各种纺纱号数的要求。

1．2．12车尾采用同步牵伸机构，防止罗拉的扭震和扭曲。

2设备维护

2．1 主机部分

2．1. 1 主轴平皮带安装时要注意箭头方向与皮带盘方向一致；张紧后要保证两皮带盘轴平行，张紧后的伸长率为1％～3％。

2．1．2 HS?5型尼龙涂胶锭带箭头标示方向要与锭子运行方向一致。

2．1．3从运转的铝套管锭子上拔纱时要使用刹锭器，以延长纱管的使用寿命。生头、拔头、加油、去废丝等工作结束后，一定要将刹锭器复位，禁止长期保留在刹锭位置。

2．1．4锭盘和锭杆的废丝要及时清理，以保证纱管能够轻松地插到锭子上。

2．1．5风机停止运行后，要及时清理吸棉风箱内的积棉。

2．1．6在通电状态下禁止摇钢领板升降；钢领板不在最低位时，不要翻起导纱板；导纱板翻起时，请不要点动或手摇钢领板上升。

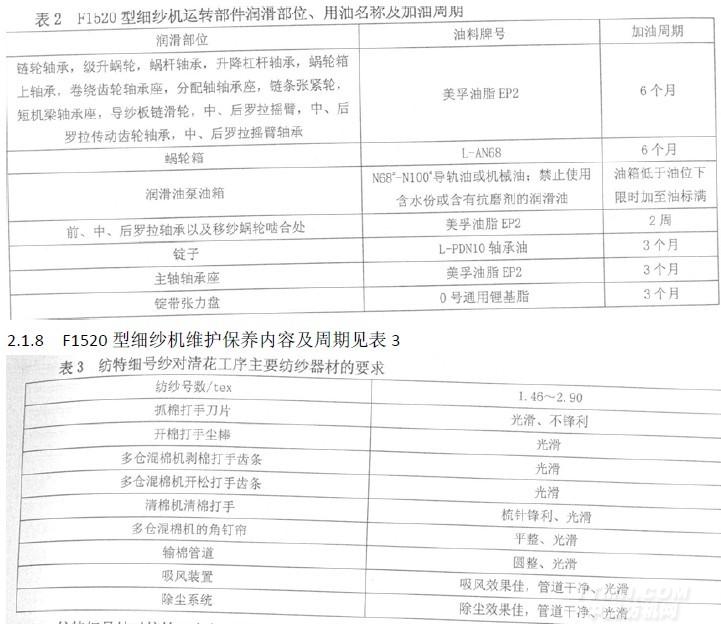

2．1．7滴油润滑装置在排除故障，调整油量或进行手动供油时，必须切断电源，使油泵排油一次完成，活塞完全复位后。再进行操作。F1520型细纱机运转部件润滑部位、用油名称及加油周期见表2。
