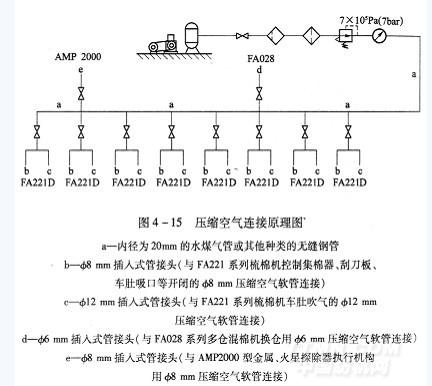

例有一条“一配八”的清梳联流程(即一条清花线供应八台梳棉机)，设备排列见图4?12，地面施工见图4?13，压缩空气管道走向见图4?14，压缩空气连接原理见图4?15(注：在本例中图纸未加尺寸，提供给各用户厂的正式图纸中均有详细的尺寸标注)，流程为：FA006C型往复抓棉机(附：TF27型桥式磁铁)→AMP2000型金属火星探除器→FA051A型凝棉器+TF30A型重物分离器+FAl03A型双轴
流开棉机→TV425A型输棉风机+FA028型多仓混棉机+FAl09型三辊筒清棉机+TF34型条形磁铁→FAl51型除微尘机→(FAl77B型喂棉箱+FA221D型梳棉机TF2501型圈条器)×8
有了《设备排列图》、《地面施工图》、《压缩空气管道走向图》、《压缩空气连接原理图》及各单元机的《地脚图》，就可以进行地面施工和预埋压缩空气管道，具体步骤和方法有如下几点。
(1)按照《设备排列图》和《地面施工图》进行划线，建议清花部分各单元机划中心线和前机线(也可以划后机线)，梳棉机划中心线和后机线。
(2)按《地面施工图》的要求划“电缆、气管地沟”线，按各单元机的《地脚图》确定电缆出线孔和压缩空气管道出口的位置。
(3)按所划电缆、气管地沟线进行施工，挖主地沟及各分支沟道。
(4)按《压缩空气管道走向图》和《压缩空气连接原理图》预埋压缩空气管道，管道直径最好按照郑州纺织机械股份有限公司所提供图纸的要求进行(图4?14和图4?15中要求压缩空气主管道用内径为20mm的水煤气管或其他种类的无缝钢管)。在每一个用气点用三通进行分气，并安装阀门进行控制。
(5)铺设由主地沟活盖到各单元机压缩空气管道出口处的预埋管道，建议该预埋管采用内径为30mm左右的钢管或PVC硬质塑料管。设备就位后，随机所带的压缩空气软管通过预埋管道与主管道相连接。
(6)各分气点处通过阀门后需安装插入式管接头，待设备就位后与各单机的压缩空气软管连接。如果阀门与插入式管接头的螺纹规格不一致，需要增加过渡管接头。建议“插入式管接头”和“阀门”等气动亓件采用德国FESTO公司、日本SMC公司等世界著名公司的产品，以提高可靠性，减少故障。
各厂家可根据实际情况进行安装，若与图纸相差较多，应与郑州纺织机械股份有限公司项目负责人联系解决。
