4)连接除尘管道时应注意下面几个问题。
①只有压力要求一致或相近的管道才可以相互合并，如FAl03A型双轴流开棉机和FAl09型三辊筒清棉机的吸落棉管道的压力(静压)要求分别为-570Pa和-620Pa，相差不大，可以利用圆三通将其合并为一根吸落棉管道。梳棉机吸落棉管道各机台要求的压力一致可以利用圆三通进行串联，但串联的机台过多时管道直径太大给安装和维护带来诸多不便，一般情况下四台车联为一组用一根吸落棉管道。
②为减少管道的压力损失，干管的风速应等于或小于各支管的风速。
③除尘管道在进入滤尘机组进风箱时，压力相近的管道应尽量排在一起，负压要求较高的应排在离一级滤尘滤网较近处。
④进入同一滤尘的管道，若个别管道要求负压较高(如清花除尘机组中FAl03A型双轴流开棉机和FAl09型三辊筒清梳机的吸落棉管道)，则其应增加接力风机并降低主风机的全压，以满足各管道的压力要求。
5)圆管道连接处用捆圈固定牢，为防止连接处漏气需要用密封条(用户自备)进行密封，尤其是负压要求较高的管道，密封与固定方式如图4?18所示。
.jpg)
6)最末一台清花机的出棉风机至最后一台清梳联喂棉箱的配棉头之间的配棉管道要求密封严密，以防漏气造成连续喂棉给棉不稳使上棉箱压力波动较大，而影响生条的条干不匀率、重量不匀率等指标的稳定。该处的圆管道采用图4?18所示的方法进行连接和密封；方管道之间或与配棉头的连接和密封应按图4?19所示进行；配棉头与清梳联喂棉箱之间的连接和密封按图4?20进行。
.jpg)

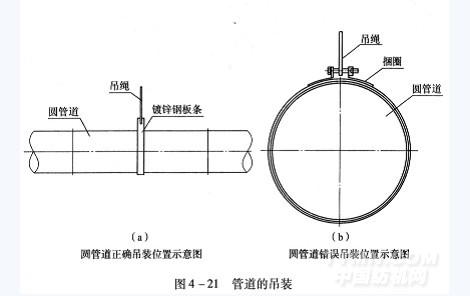

7)管道吊装要合理，一般情况下要求直管道每4m安装一个吊绳，如有其他装置(如金属、火星探除器等)或管道拐角处，需另外增加吊绳。建议吊绳采用φ6mm的圆钢，也可利用棉包的捆丝以节约成本。当用φ6mm的圆钢吊装时，应先将0.75mm厚、60mm宽的镀锌钢板条或棉包的捆丝固定在圆管道上，再用圆钢吊装该镀锌钢板条或捆丝即可。如果用棉包的捆丝吊装圆管道，可直接用捆丝捆绑管道进行吊装。吊绳应放在管道的中间位置[图4?21(a)]，最好不要吊在捆圈耳上[图4?21(b)]，以免捆圈耳处焊接不牢而脱落。管道安装完毕后，需要进行空车及过棉试验。
