清梳联流程中的管道通常被分为输棉管道和除尘管道两种,其中除尘管道又被分为吸落棉管道和回风管道两种。在清梳联流程中一般提供与之配套的“异型管道”,即除圆弯头和圆直管以外的所有管道,通常包括过渡管、方接圆、方接方、方直管、方弯头、圆三通、方三通、捆圈、支架、导流板、清梳联喂棉箱用回风道、清梳联喂棉箱用配棉道等,与“异型管道”相配套的标准件(如螺栓、螺母、垫圈等)也一并提供。对于圆弯头和圆直管,仅提供型号和用量,由用户厂自行购买原料并制作。如果用户需要提供圆弯头和圆直管,在签订清梳联合机供货合同时应特别注明。为方便用户制作并满足要求,下面就圆弯头和圆直管的制作要求分别论述。
一、对圆弯头的要求
圆弯头是圆形管道改变方向时所必需的,制作圆弯头时有以下几点要求。
1.圆弯头的曲率半径
在清花、清梳联流程中,无论是输棉管道还是除尘管道,都要求其局部阻力要小,以节省能源。弯头局部阻力的大小与它的曲率半径有关,圆形弯头适当加大曲率半径可以减少气流的冲击和旋转,减少局部阻力。但曲率半径过大,会使空间位置过大,使安装不方便。圆形弯头的曲率半径一般要求为管道直径的1.5倍左右,且尽量减少90°弯头的使用。
2.圆弯头的材料
清花、清梳联流程中的输棉管道和除尘管道要求用镀锌钢板制作。镀锌钢板的厚度与管道的直径和所承受的压力有关,推荐按表4?16制作。表4?16弯头直径与镀锌钢板厚度推荐表
弯头直径(mm) 镀锌钢板厚度(mm)
150?280 0.5
300?560 0.75
600?1000 1.0
3.圆弯头的分节情况
圆弯头一般由两块边节和数块中间节构成,边节的角度一般为中间节的一半,中间节的数量与弯头的角度有关,推荐按表4?17制作。

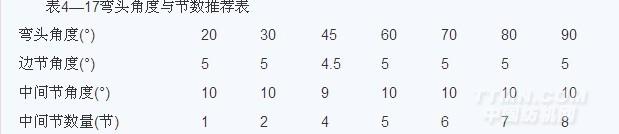

表4?17弯头角度与节数推荐表
4.圆弯头的咬口形式
建议单节采用平咬口,节与节之间采用单立咬口(图4?16)。无论是单节还是节与节之间都要求咬口内部光滑无毛刺不勾挂纤维,密封好不漏气。下面以直径为300mm、角度为90°的圆弯头为例作进一步说明。
由图4?16可以看出,该弯头的曲率半径为450mm,是弯头直径的1.5倍;中间节单节角度为10°,共8节;边节单节角度为5°,共2节。为便于与其他管道连接,通常在边节的两端增加50mm左右的直管边;单节采用平
咬口,节与节之间采用单立咬口。
二、对圆直管的要求
圆直管是清花、清梳联流程中用量最大的管道之一,制作圆直管时有以下几点要求。
1.圆直管的材料清花、清梳联流程中的输棉管道和除尘管道要求用镀锌钢板制作。镀锌钢板的厚度与管道的直径和所承受的压力有关,推荐按表4?18制作。钢板长和宽的大小,建议选用2000mm×1000mm。
表4?18圆直管直径与镀锌钢板厚度推荐表
圆直管直径(mm) 镀锌钢板厚度(mm)
150?200 0.5
220?500 0.75
520?1000 1.0
