近红外光谱技术在棉\氨纶面料分析应用-纺织技术中心

近红外光谱技术在棉\氨纶面料分析应用

来源：印染在线　发布时间：2012年06月19日

2.2.1漫反射光谱采集

样品无需预处理，采用积分球模块采集样品光谱。光谱采集条件：波数范围10000 cm-1~4000 cm-1，扫描次数64，分辨率8 cm-1。图1为所有样品的近红外漫反射光谱图。

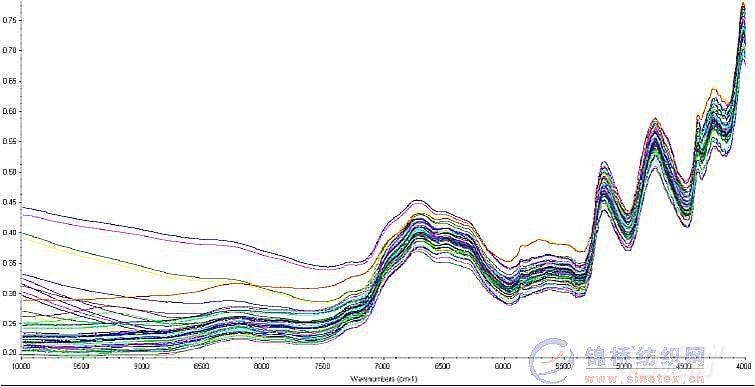

图1 46个棉/氨样品近红外原始谱图

2.2.2光谱预处理

TQ软件自动优选波段为：7515.12 cm-1~4004.97 cm-1，见图2。采用一阶导数方法对光谱进行预处理。

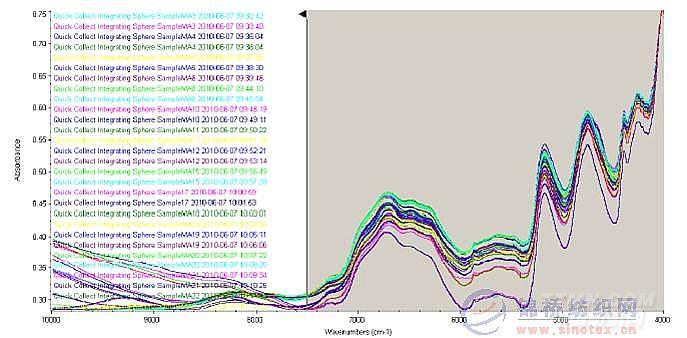

图2 优选波段后的棉\氨纶样品近红外光谱图

2.2.3建立分析模型

采用偏最小二乘法建立样品光谱

与棉含量参考值之间的分析模型。图3为建模样品预测值与参考值之间的相关图，图中横坐标为样品实际棉含量值、纵坐标为近红外预测值。其中相关系数（Corr.Coeff.)越高（最高为1），校正均方差（RMSEC）越低，表示近红外预测值与参考化学值越符合。

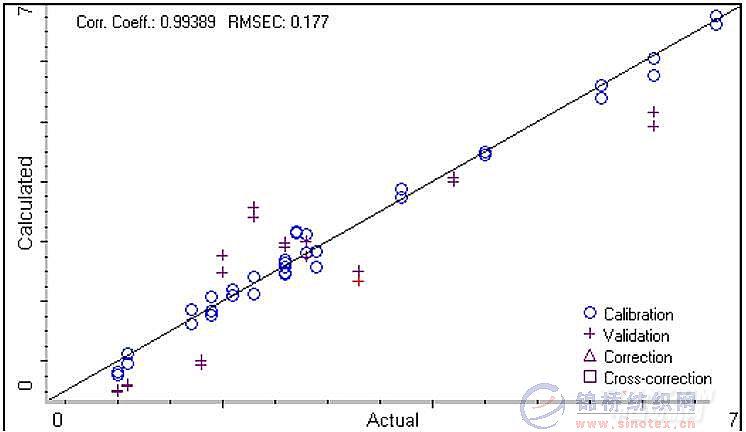

图3建模样品预测值与参考值间的相关图

从上图可以看出，建立模型的相关系数（Corr.Coeff.)达到了0.99389，校正均方差（RMSEC）为0.177，建模结果较为理想。

2.3漫反射模型验证结果

使用模型预测10个验证样品（样品编号如下）考察模型的预测能力，每个样品测量预测2次。表1为验证样品预测结果。
