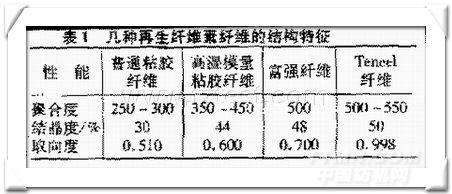

.jpg)
Lyocell纤维与富强纤维的聚合度高于普通粘胶纤维和高湿模量粘胶纤维。Lyocell纤维有更集中的分子量分布。纤维的聚合度对纤维物理机械性质，尤其是对断裂强度、勾强和疲劳强度有一定影响。一般情况下随着纤维素聚合度的增加，纤维的强度有所增加。
超分子结构要素主要包括结晶度、晶粒大小、结构单元沿纤维轴的取向度等。每一结构要素对纤维的物理机械性能都有一定的影响。使用不同结构因素相结台的方法，可以在很广的范围内改变和调节纤维的物理结构，从而改变纤维的物理机械性能。各种再生纤维素纤维的品种较多，各品种的物理机械性能差别较大，主要是使用不同的成形下艺，获得具有不同结构的纤维，因而纤维的性质也各异。
Tencel纤维属单斜晶系纤维素Ⅱ晶型。Tencel纤维的结晶度高于其他各种再生纤维素纤维。Tencel纤维比其他仟种再生纤维素纤维有更高的取向度和沿纤维轴向的规整性。Tencel纤维内部结构紧密，缝隙孔洞少。由于Tencel纤维取向度很高，纤维易于原纤化。
富强纤维的超分子结构特点是有较高的结晶度，晶粒大，有较高的取向度。由于富强纤维的大晶粒结构，纤维脆性较高，疲劳性能较差，勾强也较低。
高湿模量粘胶纤维超分子结构特点是聚合度、结晶度与取向度高于普通粘胶纤维小于富纤与Tencel纤维，结晶颗粒较富强纤维小，适中。
纤维的形态结构对其物理机械性能也有较大的影响。富强纤维的横截面结构与普通粘胶纤维和强力粘胶纤维不同，为较圆滑的圆形或接近于圆形的全芯层结构。高湿模量粘胶纤维为圆滑的皮芯结构，皮层厚度大于普通粘胶纤维，Modal纤维也为皮芯结构。Tencel纤维有规整的圆柱形外观，是以芯结构，但皮层很薄。
皮层的结构与芯层不同，皮层的结晶度较低，结晶粒子微小而众多，取向度较高，侧序低而且分布比较均匀；芯层的结晶度较高，结晶粒子比较粗大，取向度较低，侧序高而且分布不太均匀。

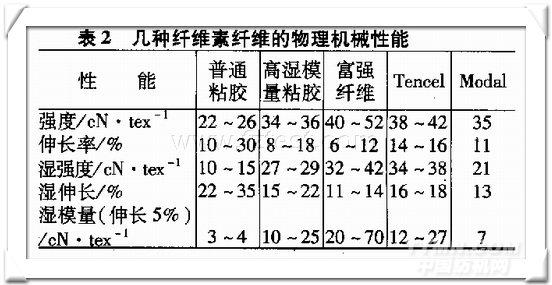

纤维结构上的差异必然会反映在性能上，表2所示是几种再生纤维素纤维的物理机械性能。
在几种再生纤维素纤维中，富强纤维的断裂强度最高，与涤纶纤维相近；在湿态下的强度损失较小，一般不入于30％；断裂伸长率较低，由于较低的断裂伸长率，织物经水洗后坐形较小。富强纤维有相当高的弹性回复率，使织物有较高的尺寸稳定性，也比较耐褶皱；初始模量与棉纤维相近，在小的或中等负荷下产生的变形不大。富强纤维的水洗收缩率与棉纤维相似，比普通粘胶纤维小一倍。富强纤维勾结强度较差，仅是棉纤维的一半，所以富强纤维的脆性较大。富强纤维的抗碱性是所有粘胶纤维中最高的，使其与棉的混纺织物能经受丝光处理。
.jpg)
高湿模量粘胶纤维的强度高于棉与普通粘胶纤维，低于富强纤维与Tencel纤维；湿强损失小于30％；伸长与勾强小于普通粘胶纤维，高于富强纤维，与Telicel纤维相近；模量小于富强纤维，与棉相似，远高于普通粘胶纤维；碱稳定性较差。
Modal纤维虽属高湿模量纤维，但其性能有所不同。与高湿模量纤维相比，湿态下的强度损失约40％，断裂伸长率较小，湿模量也略小，但比普通粘胶有明显优势。Modd纤维具有较好的抗碱性，可与棉混纺进行丝光处理。
Tencel纤维属高强、高模、中伸型纤维。Tencel纤维干、湿强力都很大，干强与聚酯纤维接近，湿强约为干强的85％，湿强仅下降15％，这说明Tencel纤维能承受机械作用力及化学药剂的处理，不易使织物造成损伤。Teneel纤维的断裂伸长率在干、湿两种状态下变化也很小，湿态下的断裂伸长率仅增加约10％，这对加工与使用都非常有利。Tencel纤维用碱液处理时容易出现原纤化，但新型Tencel纤维的这一性能有所改进。
3 新型纤维素纤维的鉴别
再生纤维素纤维的化学组成相同，许多性能相近，这给鉴别造成一定的困难。但纤维生成和加工工艺有所不同，必然在性能上有所差异。考虑到鉴别方法的实用性，这里仅对常用的一些鉴别方法进行探讨。试样选用目前流行的几种再生纤维素纤维，并选棉纤维作为对照。表3所示为所采用的纤维鉴别的方法及其特点。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
