1 RJPC 4F 贾卡提花基本原理
.jpg)

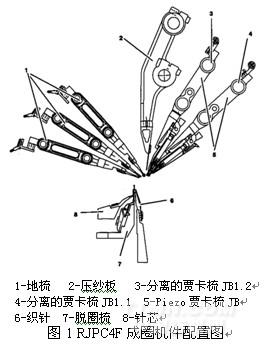

RJPC 4F 贾卡经编机由地梳（ 1 ）、压纱板（ 2 ）、分离的贾卡梳 JB1.2 （ 3 ）、分离的贾卡梳 JB1.1 （ 4 ）、 Piezo 贾卡梳 JB （ 5 ）、织针（ 6 ）、脱圈梳（ 7 ）和针芯（ 8 ）组成。该机采用复合针，并且单针插放。针芯采用 1/2 英寸宽度的针块。采用组合式贾卡梳栉，由两个分离的贾卡梳 JB1.1 和 JB1.2 组合而成。所有成圈机件都由封闭油箱中凸轮或者曲柄控制。 RJPC 4F 贾卡经编机的贾卡梳仅作横移，不作摆动；压纱板作上下运动， 3 把地梳既摆动又横移。
RJPC 4F 贾卡经编机的地梳和贾卡梳的横移由机器右边的 N 型或者 E 型（采用曲线链块）横移机构控制。 N 型花纹机构 12 行程，花盘采用可以互换的曲线链块，更换组织时不需要重新配置，只要贾卡梳栉控制杆侧向移动即可。各个花盘的链块如表 1 所示：
表 1
|
花盘号 |
组织 |
垫纱数码 |
| DISK1 |
JFE112 |
0-2-2 -2-8-8 / 8-4-4-4-0-0// |
| DISK2 |
JFE113 |
0-2-2 -2-6-6 / 6-4-4-4-0-0// |
|
DISK3 |
JFE13 |
0-2-2 -2-4-4 / 4-2-2-2-0-0// |
|
DISK4 |
JFE112 |
0-2-2 -2-8-8 / 8-4-4-4-0-0// |
|
DISK5 |
JFE112 |
0- 0-2-2 -2-2 / 2-2-0-0-0-0// |
