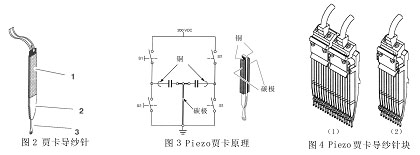

Piezo贾卡元件用于控制经编机上贾卡导纱针的偏移。它由两片压电陶瓷组成，它们之间由玻璃纤维层隔离（绝缘）。压电陶瓷有加上电压自己会变形的属性，为了传递电压，采用了具有很好弹性和传导性的电极。如图3所示，通过开关S1和S2的切换，在Piezo贾卡元件的两侧交替加上200V电压。压电陶瓷变形，使得导纱针向左偏移或者向右偏移。因为压电陶瓷效果象电容一样，Piezo贾卡元件能保持在它的偏移位置。为了精确定位，在贾卡导纱针两侧设置定位块。
2.3 Piezo贾卡导纱针块
根据机器的机号，Piezo贾卡元件组合成不同的Piezo贾卡导纱针块。E28和E32机型中的Piezo贾卡导纱针块如图4（1）所示，E18和E24机型中的Piezo贾卡导纱针块如图4（2）所示。另外，Piezo贾卡导纱针块可以分为有罩板的和没有罩板的两种。
2.4 Piezo贾卡导纱梳
Piezo贾卡导纱梳有两个分离的贾卡导纱梳（JB1.1和JB1.2），占半个机器隔距。机器的机号为两把分梳（JB1.1和JB1.2）的总和。Piezo贾卡导纱针块拧紧在这些分离的贾卡梳上。第1、第3、第5、第7……
贾卡导纱针位于JB1.1上。第2、第4、第6、第8……贾卡导纱针位于JB1.2上。
2.5 BW-SAP控制板
来自MS计算机的控制脉冲通过接收器被传送到相应的BW-SAP控制板。一块BW-SAP控制板控制32个Pizeo贾卡元件。
2.6 Piezo贾卡系统的特点
从1995年开始Piezo技术开始用于贾卡经编机的选针。现在Piezo贾卡技术迅速推广使用，不但用于普通贾卡经编机，而且用于多梳和双针床经编机。Piezo贾卡具有以下特点：
（1） Piezo技术在现代经编机上的使用，使机器速度提高了50%，机器速度可以提高到1300转/分。
（2） 改善了机器的动力学性能，成圈机件简化，只使用织针，针芯，脱圈板，沉降片等，这些根据具体机器型号。
（3） 能生产新类型花纹织物。
（4） 缩小空间要求，贾卡梳可以做得很小。
（5） Piezo元件使用寿命长。
（6） 用电只是EJA90的10%。
（7） 纱线处理方便。
我国目前已引进了带Piezo的贾卡经编机和多梳经编机。急需对这种新技术的消化和吸收。
（待续）
