现代多梳经编机结构原理与产品设计（续五）

6.2 机器结构原理


6.2.1 MRE29/24多梳经编机


如图1所示，MRE29/24 多梳经编机共有29把梳栉，其中地梳前面放置了24把梳栉，这24把梳栉既作针背垫纱又作针前垫纱。2把梳栉配置在24把花梳之后，用于生产特殊的地组织。然后再是两把集聚成一条横移线的用于形成花色底布的GB27、GB28。最后一把是弹性梳栉。前6条横移线可以成圈编织，所有梳栉都由机器右侧的SU电子横移机构控制。梳栉只作横移，不作摆动。MRE29/24采用复合针、沉降片、脱圈板等。成圈机件由在封闭油箱内的凸轮机构传动。

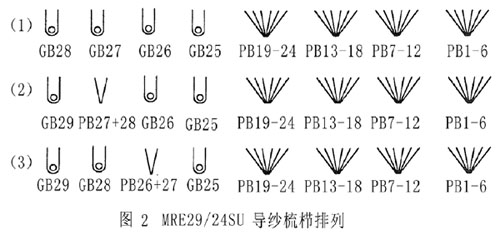

MRE29/24型多梳经编机的梳栉配置及其横移情况如图2所示。PB1到PB24最大针背累计横移为47针，GB25和GB26最大针背横移为3针，GB27和GB28最大针背横移为23针，GB29和GB30最大针背横移为7针。注意GB25-GB30采用0，4，8……编号。该机地梳使用SU装置与花梳不同，针前由小花盘控制。针背垫纱由两个偏心轮组成，一个为1针，一个为2针，所以第25把和第26把针背横移最大为3针。由于该机全部采用SU装置控制，后面三条横移线梳栉配置是变化的，所以出现GB30。GB25-GB30，它的链块编号为0，4，8……。因为它们杠杆长度为其它花梳的一半。

6.2.2 MRE32/24SU 多梳经编机


如图3所示，MRE32/24 多梳经编机共有32把梳栉，其中地梳前面放置了24把梳栉，这24把梳栉既作针背垫纱又作针前垫纱。3把梳栉配置在24把花梳之后，用于生产特殊的地组织。然后再是两把集聚的两条横移线的用于形成花色底布的GB28、GB29，GB30和GB31。最后一把是弹性梳栉。前6条横移线可以成圈编织，所有梳栉都由机器右侧的SU 电子横移机构控制。梳栉只作横移，不作摆动。同样MRE32/24采用复合针、沉降片、脱圈板等。成圈机件由在封闭油箱内的凸轮机构传动。
