这些压纱花梳形成的花纹具有立体效应。第17，18和19把梳栉为地梳栉，它们形成底布。一般第17把梳栉由E型链块控制作编链，第18和第19把梳栉作衬纬(E型链块或者SU装置控制)。后面的12把梳栉分成2条横移线，由SU装置控制作衬纬运动，形成平坦的花纹。地梳PB18和PB19如果用SU装置控制，注意它的杠杆比不是1：1，而是2：1，因为地梳一般都是满穿，纱线根数多，因此推动力要大，所以对应地梳的SU上的杠杆与其它花梳不同，采用2：1杠杆比。
.jpg)
4.3 花型设计
带压纱板花型设计与普通的衬纬多梳织物设计有所不同，下面分别说明。
1. 花纹的描绘 花纹的大小由产品用途决定。描绘时应该与实际产品的大小相同，花纹图案设计结束后，应该按一个完全组织的的要求，对花纹四周进行修正。然后用色彩显示出纱线的走向。同一集聚线内采用同一颜色描绘，这样能分清同一集聚内的导纱针是否相撞。当相同颜色重叠时，说明导纱针相撞，这时应该采取修改措施避免色彩重叠。另外，前面压纱花梳用深颜色画出垫纱轨迹，后面衬纬花梳用淡颜色描绘。

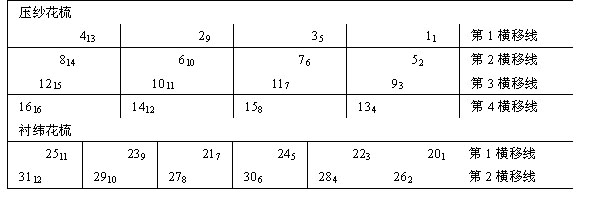

2. 梳栉分配 相邻导纱梳之间最少有2针距的距离，同一条横移线内梳栉可以肩并肩地排列，根据同一原则来分配。如表1所示，采用这种奇数或者偶数梳栉在机器同一侧的分配方法，梳栉在机器上的安排更加清楚。在使用压纱板的经编机上，梳栉横移较小的梳栉一般放置在前面或者后面，因为在花梳之间放置地梳栉图3为花梳分配实例。
.jpg)
表1
.jpg)
