2 液压电子开口装置的组成与工作原理
2.1 液压电子开口装置系统的设计方案

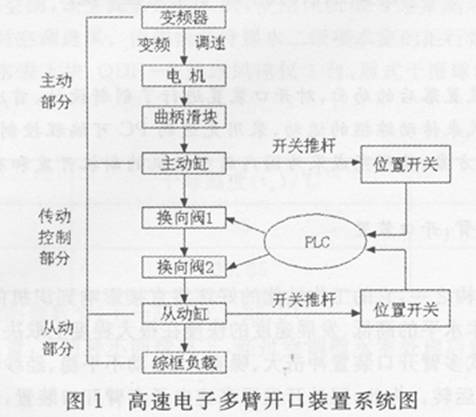

综框的运动规律多采用简谐运动、正弦运动或椭圆比运动。使用液压传动系统实现上述运动时,若通过流量阀控制速度,相应的液压回路非常复杂而难以实现;若使用电液比例控制系统或电液伺服控制系统实现上述运动,成本太高。通过分析比较,决定采用曲柄滑块作为主体运动机构,液压系统作为传动装置,配合PLC控制系统,设计一种能作间歇运动,实现综框上下运动的新型开口机构,见图1。
2.2 液压电子开口装置的组成

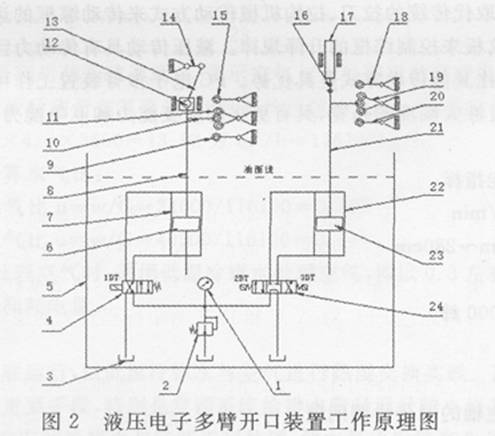

液压电子开口装置主要由驱动部分、控制部分和执行部分三大部分组成,如图2所示。由曲柄14、连杆13与主动油缸7等组成驱动部分;由行程开关9和18、电磁换向阀4和24、PLC(图中未画出)组成控制部分;从动油缸22为执行部分。
1—压力表;2—溢流阀;3—过滤器;4—主动缸电磁换向阀;5—油箱;6—主动缸活塞;7—主动油缸;8—主动缸活塞杆;9—行程开关C;10—开关推杆;11—行程开关B;12—滑块;13—连杆;14—曲柄;15—行程开关A;16—连杆;17—综框;18—行程开关D;19—行程开关E;20—行程开关F;21—从动缸活塞杆;22—从动油缸;23—从动缸活塞;24—从动缸电磁换向阀
