现代多梳经编机结构原理与产品设计（续一）

来源：中国经编技术信息网　发布时间：2012年06月01日

b．在所有机器上的全部梳栉必须调节到在0号链块与推杆滚子相接触时，各梳栉中的边缘导纱针应处于机器的边缘织针针隙处。

c．一旦调整到上述b的状态，各梳栉的侧向位置再也不予变动，否则穿经位置就会错乱。在任何一把梳栉上随后所能做的变动，仅是微量的侧向调整，以补偿由温度所引起的变化。

d．由花纹意匠图上找到每一把梳栉离花纹滚筒的最远位置就确定了它的穿经点。在穿经图上标出此点位置，每把梳栉中纱线的支数和类型表示在穿经图的左侧。但不必标记出推杆滚子所接触的链块号数，因为以这种方式确定的穿纱位置在任何一个横列上，均能校核滚子所接触的链块号数。

采用这种方法可以设计系列花型。用零位穿经经实践证明是一个好方法，在变换花纹时仅需调换花纹链条，而无需对导纱针重新穿纱，如果是电脑控制的多梳经编机，只要几分钟就可以完成花型的变换。

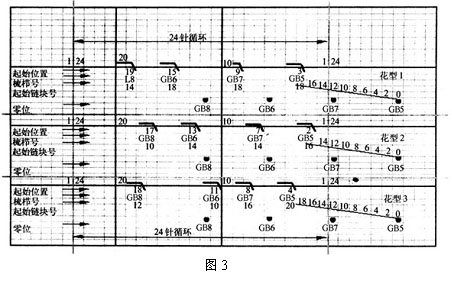

如图3所示，使用相同的花纹宽度，如果所有导纱梳根据相同的横移线来划分，机器在花型改变的时候就不需要重新设置或重新穿纱。在系列花型中，每把梳栉从零位开始最大横移一般为36针，为通常47针横移的三分之二。在不改变零位的情况下，当然也可以把横移运动扩大到47针。

下面以MRSS多梳机为例介绍如何计算零位的方法，图4为花梳的分配情况。
假设花宽24针，则：花宽内每把花梳横移范围=循环宽度/每横移线导纱梳数目=24/4=6针
加数=花纹宽度/花梳数目=24/16=1.5

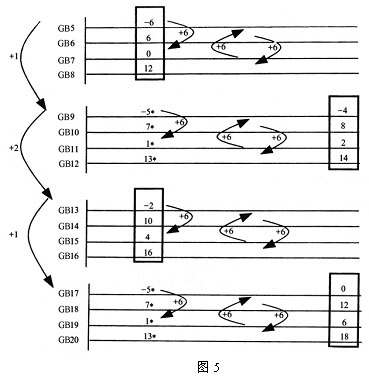

在本例中，结果在1到2之间。在这种情况下，1和2将交替被增加。图5显示在所有花梳根据上面两个计算值怎样得到零位。第一把花梳GB5的零位根据经验来确定，本例中GB5=-6。
