.png)

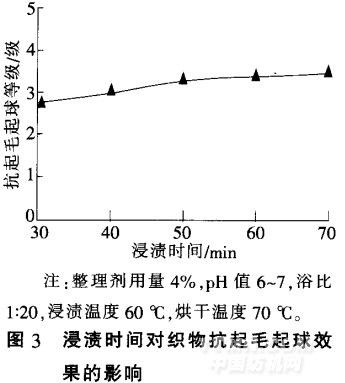

由图3可知．随着浸渍时间的 延长．织物的抗起毛起球效果略微 提高：当浸渍时间超过6O min后． 织物的抗起毛起球效果变化不大 因此可得出．浸渍时间对织物抗起 毛起球效果的影响并不显著。
2．4烘干温度的影响

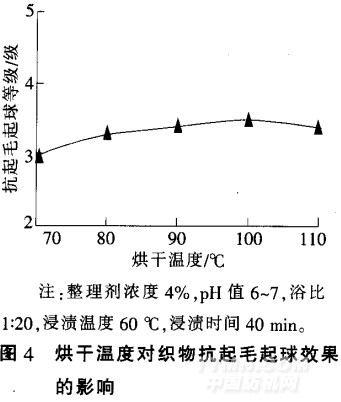

图4为在相同工艺条件下．改 变烘干温度对织物抗起毛起球效 果的影响。
.png)
由图4可知．随着烘干温度不 断上升．织物的抗起毛起球效果略 微上升．但变化并不明显 因此可 得出．烘干温度对织物抗起毛起球 效果的影响并不显著

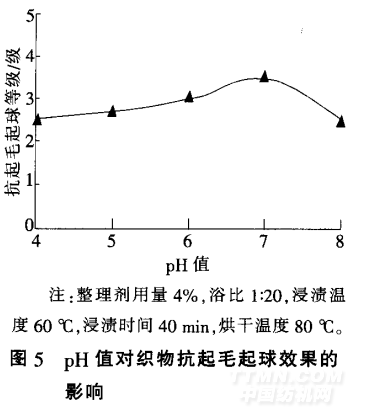

2．5整理液DH值的影响 图5为在相同工艺条件下．不 同整理液DH值对织物抗起毛起球 效果的影响。
.png)
由图5可知，整理液pH值的 不同．对织物的抗起毛起球效果影 响不同。在偏酸性或偏碱性时．织 物的抗起毛起球效果减弱；当pH 值为7时．织物的抗起毛起球效果最好。

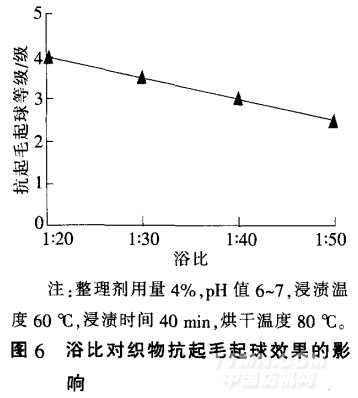

2．6浴比的影响 图6为在相同工艺条件下．改 变浴比对织物抗起毛起球效果的影响。
.png)
由图6可知．随着浴比的不 断增大．织物的抗起毛起球效果 逐渐减弱．这是因为在织物和整理剂用量不变的情况下．浴比不断增大，整理液相当于被逐渐稀释。因此织物的抗起毛起球效果逐渐变差。
2．7整理前后织物性能的变化 对中空涤纶针织物进行整理． 测试整理前后织物的顶破强力、保暖性和透气性的变化．结果如表2 所示整理工艺为整理剂用量4％． 浸渍温度60℃．浸渍时间60 min． pH值7，浴比1：20，烘干温度90℃。 由表2可知．中空涤纶针织物经自制抗起毛起球整理剂A整理后．织物的抗起毛起球等级由1～2 级提高至3～4级：另外．织物的顶破强力略微有所增加．保暖性有所提高．透气性有所降低．柔软度有所改善 这是因为经整理剂整理后会在织物表面形成一层薄膜．此薄膜有一定的韧性和厚度．可以提高 织物的强力和保暖性．但却会阻碍 织物的透气性
3 结论
3．1 自制抗起毛起球整理剂用量、 整理液的pH值、浸渍温度、浴比对 织物抗起毛起球效果的影响显著： 但浸渍时间和烘干温度的影响不明显
3．2 自制抗起毛起球整理剂A的 最佳使用条件是整理剂用量4％、 浸渍温度60℃、pH值7、浴比1： 20；并选择浸渍时间40 min、烘干 温度90℃对织物进行抗起毛起球 整理．整理后织物的抗起毛起球等 级由1～2级提高至3 4级．且数据 显示．织物的柔软性有所改善．织 物的顶破强力和保暖性略微有所 提高．但织物的透气性有所降低
<<上一页[1][2]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
