1 RJPC 4F 贾卡提花基本原理
.jpg)

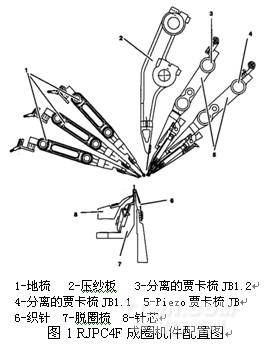

RJPC 4F 贾卡经编机由地梳（ 1 ）、压纱板（ 2 ）、分离的贾卡梳 JB1.2 （ 3 ）、分离的贾卡梳 JB1.1 （ 4 ）、 Piezo 贾卡梳 JB （ 5 ）、织针（ 6 ）、脱圈梳（ 7 ）和针芯（ 8 ）组成。该机采用复合针，并且单针插放。针芯采用 1/2 英寸宽度的针块。采用组合式贾卡梳栉，由两个分离的贾卡梳 JB1.1 和 JB1.2 组合而成。所有成圈机件都由封闭油箱中凸轮或者曲柄控制。 RJPC 4F 贾卡经编机的贾卡梳仅作横移，不作摆动；压纱板作上下运动， 3 把地梳既摆动又横移。
RJPC 4F 贾卡经编机的地梳和贾卡梳的横移由机器右边的 N 型或者 E 型（采用曲线链块）横移机构控制。 N 型花纹机构 12 行程，花盘采用可以互换的曲线链块，更换组织时不需要重新配置，只要贾卡梳栉控制杆侧向移动即可。各个花盘的链块如表 1 所示：
表 1
|
花盘号
|
组织
|
垫纱数码
|
|
DISK1
|
JFE112
|
0-2-2 -2-8-8 / 8-4-4-4-0-0//
|
|
DISK2
|
JFE113
|
0-2-2 -2-6-6 / 6-4-4-4-0-0//
|
|
DISK3
|
JFE13
|
0-2-2 -2-4-4 / 4-2-2-2-0-0//
|
|
DISK4
|
JFE112
|
0-2-2 -2-8-8 / 8-4-4-4-0-0//
|
|
DISK5
|
JFE112
|
0- 0-2-2 -2-2 / 2-2-0-0-0-0//
|
在贾卡技术中，用字母 H 表示贾卡导纱针不偏移，用字母 T 表示贾卡导纱针偏移。每个花纹单元是两横列，因此可用 H/H ， H/T ， T/H 或 T/T 来表示每个花纹循环的导纱针偏移情况。一般将一个花纹单元分成奇数横列和偶数横列，将在右边垫纱的横列规定为奇数横列（ A 横列），在左边垫纱的横列规定为偶数横列（ B 横列）。在画压纱型贾卡织物垫纱图的时候，在每个横列垫纱位置上其垫纱形式的表示与成圈相同，这样可以与衬纬垫纱相区别。
