棉/不锈钢纤维混纺防辐射面料成分含量的测试方法研究-纺织技术中心

棉/不锈钢纤维混纺防辐射面料成分含量的测试方法研究

来源：印染在线　发布时间：2012年05月15日

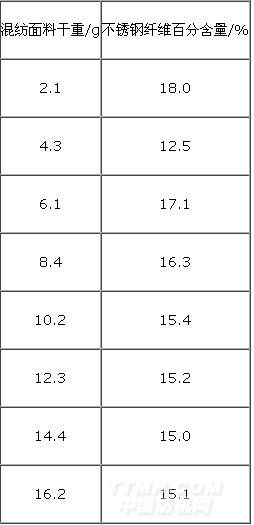

表2 棉/不锈钢纤维混纺面料中不锈钢纤维的含量测定

由表2可知，当取样量较小时，不锈钢纤维的百分含量上下波动较大，而当样品量取10g及其以上的值时，不锈钢纤维的百分含量值稳定于15%附近，因此建议实验制样的过程中取样量较大为好，本试样情况下应不少于10 g。

3 棉/不锈钢纤维混纺防辐射面料的成分测试

综合以上实验研究结果，棉/不锈钢纤维混纺防辐射面料的成分测试方法可归纳如下：

实验按2.3.1的操作步骤进行，其中步骤1）的取样量应不少于10 g，实验次数设为5次。经过步骤4）计算得到不锈钢纤维的净干重百分比P1后，再计算棉纤维的净干重百分比，。实验进行5次，将实验结果平均，即可得该种棉/不锈钢纤维混纺防辐射面料各组分的净干重百分比。

按上述的操作步骤测试上海桑纬纺织科技有限公司生产的棉/不锈钢纤维混纺防辐射面料（纱线密度14.5 texX 14.5 tex，织物密度460X320），测得混纺面料中各组分含量干重百分比如下表所示。

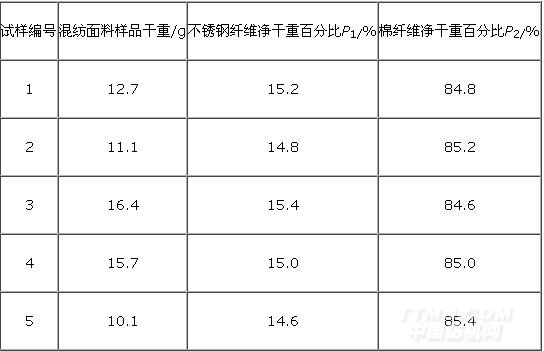

表3 棉/不锈钢纤维混纺防辐射面料各组分含量
