缩率=[（L0-L1）/L0]×100%
其中：L0为处理前织物的长度，L1为处理后织物的长度。
为了达到试验结果的准确性，本文对每一个品种分别选取两个颜色进行试验，对其进行1-6标号，其中各位数字代表的织物为：
1-和2-涤棉包芯纱平纹织物
3-和4-多异涤丝哔叽
5-和6-多异涤丝凡立丁
2.1蒸呢对织物断裂强力的影响

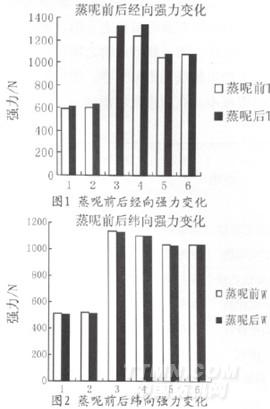

按照上述蒸呢工艺条件对织物进行蒸呢处理，蒸呢前后织物的经、纬向强力变化如下图：
.jpg)
图一和图二分别是各种织物蒸呢前后织物经纬向强力变化图表，从图中可以看出，经向强力蒸呢后都明显增大，强力的最大增值为7.3%，这可能是因为本蒸呢工艺都是在高温100℃的条件下进行蒸呢的，超过了涤纶纤维的玻璃化温度，而蒸呢时对织物又有一定的弱张力，有可能使涤纶高分子化合物的分子链段发生运动，使涤纶纤维的取向度增大，从而强度也增
大。而纬向强力蒸呢前后基本保持不变，图中的微小变化可能是由于测定时的误差形成的。
2.2蒸呢对织物透气性能的影响
按照上述蒸呢工艺条件对织物进行蒸呢处理，蒸呢前后织物的透气性能变化如下图3：
.jpg)
图3是织物蒸呢前后透气性能的变化情况，由图中可以看出，蒸呢之后织物的透气性能下降，这是因为蒸呢是以罐蒸的形式进行的，要蒸呢的织物是一圈一圈的缠绕在蒸呢滚筒之上的，然后外面再包布包紧，这样一圈一圈的织物之间便产生了一个不大的压力把织物压得更加平整，使织物纱线与纱线之间缝隙减小，从而透气性能减小，所以要使织物的舒适性能指标透气性达到要求，就要在不影响其它指标的情况下合适的降低织物的经纬密度。
2.3蒸呢对织物牢度的影响

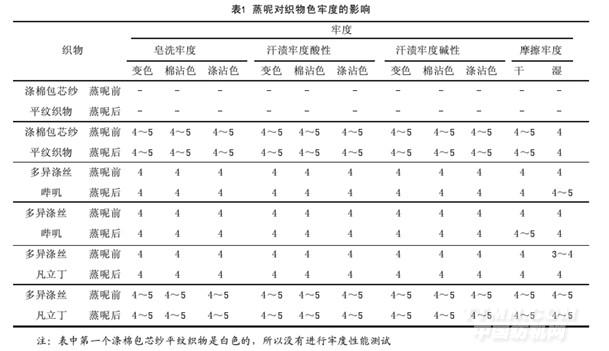

按照上述蒸呢工艺条件对织物进行蒸呢处理，蒸呢前后织物牢度变化如下表：
.jpg)
对织物的皂洗牢度和汗渍牢度影响不大，蒸呢前后牢度评级基本不变，只有湿摩擦牢度偶尔会提高半级，也许是测定过程中的误差造成的。
2.4蒸呢对织物褶皱恢复角的影响

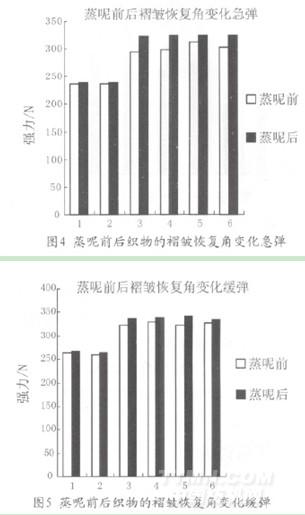

按照上述蒸呢工艺条件对织物进行蒸呢处理，蒸呢前后织物的褶皱恢复性能变化如下图：
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
