.jpg)
经氧漂后玉米棒包皮纤维的白度和柔软性均有较大提高。再分别进行用除氧酶处理和果胶酶处理。最后得到最好的玉米棒包皮纤维。
3.8 提取的玉米棒包皮纤维的化学成分
先对玉米棒包皮用渗透剂JFC的水溶液浸泡，后对处理样分别浸水和浸酸处理，再按照表8最佳煮练和表9最佳漂白处方从玉米棒包皮提取出了纤维。并分别对纤维用除氧酶处理和果胶酶处理。最后测定了所得玉米棒包皮纤维的化学成分。玉米棒包皮纤维属于天然纤维素纤维，参照《苎麻化学成分定量分析方法》（GB/T5589-1986）和《苎麻回潮率、含水率试验方法》（GB/T5883-1986）进行测试化学组成。依次测定含水量、脂蜡质、水溶物、果胶、半纤维素、木质素含量，从而得到纤维素含量。各组分具体含量如下：

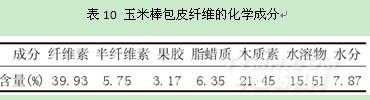

表10 玉米棒包皮纤维的化学成分
.jpg)
由表10可知：所提取的玉米棒包皮纤维含纤维素为39.93%，含有较多的木质素、水溶物及水分，其次就是半纤维素和脂蜡质以及少量的果胶。
4 结论
（1）从玉米棒包皮中提取出了纤维。与棉纤维相比，玉米棒包皮纤维具有粗、硬和黄（颜色）三大外观特点；
（2）实验得到了从玉米棒包皮中提取纤维素纤维的最佳处方和工艺条件。
（3）测定了玉米棒包皮纤维的化学成分，其中含纤维素为39.93%。
（4）玉米棒包皮纤维的氧漂效果和染色性能均比棉纤维素差。
<<上一页[1][2][3]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
