从玉米棒包皮中提取纤维素纤维的研究（2）-纺织技术中心

从玉米棒包皮中提取纤维素纤维的研究（2）

来源：印染在线　发布时间：2012年05月04日

（5）Na4P2O7 •10HO2用量对煮练效果的影响

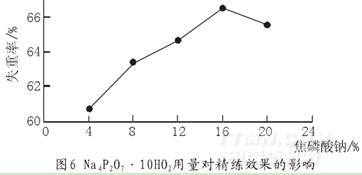

在不改变煮练Ⅱ处方中各因素的前提下，仅改变焦磷酸钠的用量，失重率变化结果见图6。

由图6可得出结论，当Na4P2O7 •10HO2为16%（omf）时，失重率最大为66.52%，可以获得最佳的处理效果。

（6）Na2SO3用量对煮练效果的影响

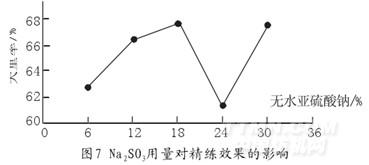

在不改变煮练Ⅱ处方中各因素的前提下，仅改变无水亚硫酸钠的用量，失重率变化结果见图7。

由上图可得出结论，当Na2SO3为18%（omf）时，失重率最大为67.62%。可以获得最佳的处理效果。

（7）时间对煮练效果的影响

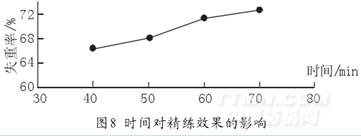

在不改变煮练Ⅱ处方中各用量的前提下，仅改变时间，失重率变化结果见图8。

由上表可得出结论，随着时间的延长，失重率增加，同时纤维损伤程度也增大，为了使纤维损伤较小，可选择煮练Ⅱ的煮练时间为60min，失重率为71.50%，可以获得最佳的处理效果。

综合考虑失重率和处理成本，由以上分析得到从玉米棒包皮提取纤维的煮练的最佳处方工艺条件见表8。

3.4 漂白工艺

3.4.1漂白处方工艺

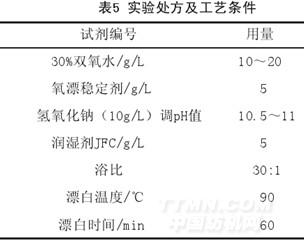

对提取的玉米棒包皮纤维进行氧漂，漂白实验处方及工艺条件见表5。
