2．1．4洗涤护理过程
洗涤护理包括洗涤、干燥、熨烫，这些护理过程都会影响织物的缩水。一般而言，温度越高，稳定性越差。织物的干燥方式对织物的缩率影响也比较大。常用的干燥方式有4种：滴水干燥法，金属网平铺法，挂干干燥法和转筒烘干法。其中滴水干燥法对织物的尺寸影响最小，而转筒烘干法对织物的尺寸影响最大，其余两种居中。
2．2改善针织物尺寸稳定性的措施
在针织物的尺寸稳定性研究中，织物的缩水率是衡量其尺寸稳定性的重要指标之一。针织物的缩水率包括针织物在编织成圈阶段、后整理阶段受到复杂应力作用而造成的针织物不同程度的尺寸变化，以及针织物结构由于松弛作用而引起的尺寸变化。
要提高针织物的尺寸稳定性，首先应在针织生产全过程(织造、染整、成衣等)采用尽量低张力的松式加工方式。此外，为了使受到外力作用而尺寸发生变化的针织物回复到平衡状态，可以采取松弛处理(一般在实验室条件下)或者后整理(工业化生产)的方法。
松弛处理有干松弛、湿松弛、条件平衡和全松弛等几种处理方法。干松弛处理是指下机的坯布在无搅动无张力状态下平放24h，一般经过干松弛处理织物尺寸的回复仍有限。湿松弛处理是指在无搅动无张力的条件下，将织物在30℃温水中浸湿，并在无张力状态下吸去过量的水，再在40—60℃温度下烘30min。湿松弛处理的效果好于干松弛，由于水的浸润使纤维和纱线中的内应力得以释放，加速弛缓回复过程。条件平衡处理是指织物经过5次洗涤并在自由状态下干燥，这时织物的尺寸已经基本不再发生变化。全松弛处理是指织物经过滚筒式洗衣机洗涤和脱水，再在滚筒式烘干机中以6O一70℃温度烘30min，经全松弛处理的织物接近平衡状态。
3针织物尺寸稳定性能实验
3．1针织物的尺寸变形机理
线圈是针织物的基本结构单元，也是针织物最基本的结构特征。针织物在生产和使用的过程当中会受到各种不同程度的拉伸，在外力作用下，织物中的线圈会发生转移，使其尺寸(圈距与圈高，即横密与纵密)发生变化。当外力去除后，针织物的线圈又会力求回复到拉伸前的状态，但由于纱线接触点间的摩擦阻力和纱线本身弹性等因素，往往不能实现完全回复，此时针织物呈现出尺寸的不稳定性。
针织物的线圈存在着平衡状态，即能量最小状态，在此状态下，针织物不再继续改变尺寸。另方面，用尺寸不稳定的针织物制成的产品会存在严重的质量问题。人们在日常生活中新买的针织内衣，特别是棉等天然纤维的产品，在洗涤后严重缩水变形，纵向缩短而横向变宽即是一例。
3．2试样的编织
3．2．I材料的选取
本实验采用的是棉、羊毛两种纱线为原料进行编织。
3．2．2设备、组织的选取及材料的规格
实验仪器：采用日本Brother针织机，机型为KR一838(采用舌针)。
组织的选取：纬平针组织是单面纬编针织物中的基本组织，几乎所有纬编组织都具有纬平针织物的部分特性。因此，在历来对针织物尺寸稳定性的有关研究中以及在线圈模型的建立上，如Postle、Munden及其他学者均以纬平针织物为研究基础。

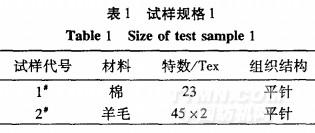

试样规格：见表1。
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
