1概述
木棉纤维有白、黄和黄棕色3种，在外观和手感上较为接近棉纤维的特征，其化学组成为：约64%的纤维素，13%的木质素，此外含有一定比例的水分、灰分和蜡质等其他杂质[1]。由于其化学组成中纤维素所占比例最高，因此其化学性能和棉纤维非常接近。
近几年，木棉纤维的应用范围日益扩大，出现了木棉混纺面料、混纺填充絮料等产品，因此怎样有效地鉴别木棉和棉纤维，已成为纺织品检测领域的一大热点，目前国内尚无专门的检测方法，这方面的研究也并不多见。
2木棉和棉纤维的鉴别
根据木棉和棉纤维的不同特点，本文中采用了燃烧法、显微镜观察法、溶解法、红外光谱法、纤维密度法对两种纤维的特性进行了比较和分析。
2.1材料及仪器
纤维样品：黄棕色木棉纤维、国产棉花各10g，按照GB/T 2910.1-2009[2]用石油醚萃取处理。
试剂：液体石蜡、胶棉液、石油醚，70%硫酸，37%盐酸，15%盐酸，1mol/L次氯酸钠，5%氢氧化钠，88%甲酸，DMF
仪器：CU-II型纤维细度分析仪、哈氏切片器、索氏萃取器、布鲁克T27红外光谱仪及ATR附件
2.2 实验与讨论
2.2.1 燃烧法
取少量木棉纤维，用镊子夹住，观察其燃烧状态、燃烧时的气味和残留物特征，其燃烧特征为：靠近火焰时不熔不缩，接触火焰立即燃烧，离开火焰迅速燃烧，有纸燃味，残留物为细而软的黑色灰烬。
因此，木棉和棉纤维的燃烧特征几乎完全一致，无法区分。
2.2.2显微镜观察法
按FZ/T 01057.3—2007[3]所述方法制作木棉纤维的纵向形态切片和横截面切片，得到木棉纤维的纵向形态和横截面形态经比较可以发现，木棉纤维的纵向形态较为光滑平直，直径较粗，没有类似棉纤维的“天然转曲”。
观察其横截面，可以发现其纤维壁很薄，中腔非常大，和棉纤维的腰圆形截面、小中腔的特征具有非常显著的差异。
2.2.3 溶解法
取少量木棉和棉纤维置于小烧杯中，用常用的纤维鉴别试剂按FZ/T 01057.4—2007[4]进行试验，结果如表1。

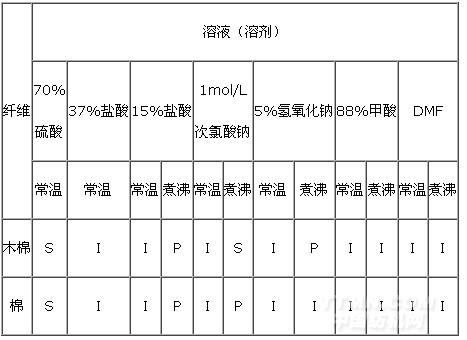

表1 木棉和棉纤维的溶解性能
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
