红外干燥法在纺织品纤维含量定量分析中的运用-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

红外干燥法在纺织品纤维含量定量分析中的运用

来源：印染在线　发布时间：2012年04月12日

从表3可以看出，红外干燥比烘箱干燥测试涤／棉、毛／丝、棉／粘产品和毛混纺产品可以缩短430min。加快了测试进程，缩短了检测周期，达到了初期目标。

2．3对减少样品烘干冷却步骤的研究

此前通过红外干燥，已明显缩短了纤维含量检测的时间，提高了测试效率．为进一步缩短试验时间，将继续研究可否再减少冷却时间或步骤．

2．3．1对红外烘干后热重和冷重的比较

纺织品经红外干燥法烘燥后一般也要在干燥器中冷却120min，本部分试验是进一步探讨红外干燥后能否将干燥器冷却的120min省掉．以全棉纱线为研究对象，经红外烘干后冷却120min前后称重，结果见表4．

棉纤维具有较好的吸湿性，在正常情况下，纤维可向周围的大气中吸收水分，其含水率为8％~10％，全棉纱经红外干燥后再冷却120min，冷却前质量小于冷却后的质量，原因是冷却过程中，热纱线还会吸收少量干燥器中的水分．以表4样品中棉纤维为例，冷却后样品的失重(含水率)8．6％左右，冷却前样品质量稍有减小，含水率7．2％左右，具有一定规律性．因此，本文提出通过修正系数以热重来表征冷重．

2．3．2对常规纤维的热重修正系数的研究

从表5中可以发现，主要纤维成分的热重与冷重的修正系数值在1．006～1．040．其中，涤纶为1．006左右，棉为1．018左右，毛为1．039左右，粘胶为1．035左右，涤／棉混纺织物为1．014．

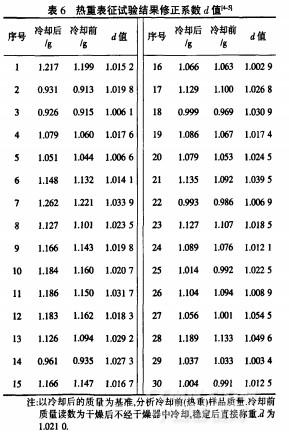

参照GBfr2910—2009中的精密度，对于混纺均匀的纺织材料，本法采用当置信度为95％时，误差率不超过±l％．将试验数据代人式(1)、(2)，求得样品的平均值、标准偏差，然后将试验数据从小到大排序，将数据代入式(3)，按照格鲁布斯检验法判断该值是否异常，如为异常值，则应舍去，最后将正常值代入式(4)、(5)．

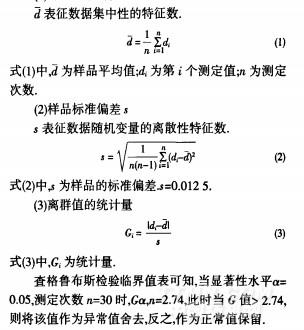

(1)样品的平均值d
