仪器：MAl50型赛多利斯水分测定仪(测量范围0．05％～100％，量程1mg～150g，加热范围40～230℃)，ALC0．001
g电子天平，101—2A电热鼓风烘箱，干燥器，真空抽滤装置，温度计，坩埚，一体化成分分析仪等．
1．2试验方法
以75％硫酸溶解涤／棉混纺织物中的棉纤维及毛／丝混纺织物中的丝纤维(按GB／T2910．11—2009和GB/T2910．18-2009执行)；以甲酸一氯化锌溶液溶解棉／粘混纺织物中的粘胶纤维(按GB／T2910．6—2009执行)；以次氯酸钠法溶解毛／锦、毛／粘、毛／腈、毛／涤等混纺织物中的毛纤维f按GB／T2910．4-2009执行)．
1．3定量分析面料流程11I
制样_烘干至恒重_冷却至室温叶称量→溶解→中和抽滤→再烘干至恒重→再冷却至室温→再称量_计算结果．
红外干燥法试验流程在抽滤后、第2次烘干前增加一个预烘干(烘箱预烘干30min)．
2结果与讨论
2．1纺织材料水分测定方法的比较

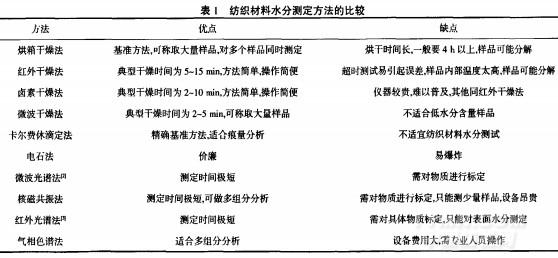

纺织材料水分测定方法可归纳为10种，结果见表1．
.jpg)
经过大量调研，反复比较，本文重点将红外干燥法与烘箱法进行比较．烘箱法是利用热空气烘干样品，利用电阻丝加热烘箱内空气，可调节箱内空气，一般超过水的沸点，使水分子有足够的热运动能，随气扇排出箱外．但是空气有一定的湿度，要将样品烘干到几乎没有水分，需要相对较长的时间(4～16h)’能源消耗也大．红外干燥法是利用红外线照射样品，热量以热辐射为主，辐射的能量高，穿透力强，样品内部在较短的时间(5～15min)内达到较高的温度，水分子很快就被蒸发，试验速度大幅提高．但红外于燥法不能像烘箱那样(可以进行多个样品一起烘干)，每次只能进行一个样品的烘干．将纺织材料中的水分蒸干，通常做法是将样品加热到水的沸．点,000oc)1．2上，可加速水分子的热运动，在较短的时间内扩散到样品周围的空气中，国家标准、ISO和AATCC标准都规定了烘干温度为(105+3)℃，本试验将红外干燥仪的温度设置为105℃．
.jpg)
2．2红外干燥与烘箱干燥对测试结果的影响

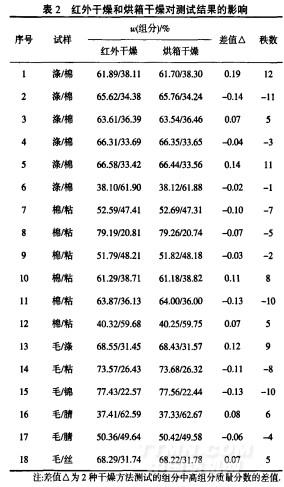

由于红外干燥是通过热辐射对样品进行加热，样品内部升温较快，且通风散热性能差，而二组分纺织品在经过化学溶解反应后，在玻璃砂芯坩埚中的残留物为湿态，不适合直接红外干燥，往往达不到快速烘干的目的．因此，在反应后第二次红外干燥前采用烘箱预烘干30min，并对18组常见组分样品开展具体的试验比对．由表2可知，对比2组分纤维含量的试验室数据，几种干燥方法对测试无显著性差异，再利用成对数据的秩和检验法进行解析．正秩数∑T=6l；负秩数∑T= -61．确定统计量丁的值，T=--61．确定临界值瓦的值，死的值查秩和检验临界表，样本数N=18，在95％置信区间中，取a=0．05，则T0.05晒=47．由于T> T0.05,2种方法的测试结果差异不大，即用红外干燥和烘箱干燥所得定量分析结果无显著性差异．因此，红外干燥法符合GB／T2910—2009系列标准，纺织品2组分纤维混纺产品定量分析方法测试要求．
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
