Vilofl纤维的定性鉴别

从表1可看出，Viloft纤维接近火焰时不熔、不缩，着火时迅速燃烧，离开火焰继续燃烧，燃烧时有烧纸味，残渣为少量松软呈深灰色的絮状．其燃烧特征与棉、普通粘胶基本相同．因此，采用燃烧法无法准确区分出Vilofl纤维．

2．2显微镜观察法

显微镜观察法利用显微镜观察纤维纵向、横向截面形态，根据纤维形态特征的差异来鉴别纤维．

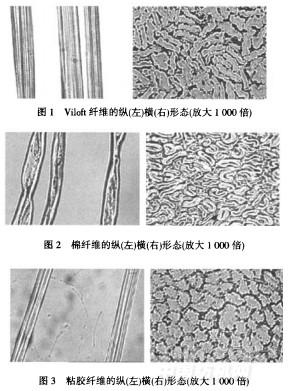

纵向制片：将纤维手扯伸直平行，抽取少量置于载玻片上滞i上少量液体石蜡，覆上盖玻片，在显微镜下观察纤维纵向形态；截面制片：将整理好的适量纤维嵌于哈氏切片器凹槽中，加入少量胶棉液，使其充分渗透到各根纤维间，再压紧纤维，然后用单面刀片切取10～30um的薄片，在显微镜下观察纤维横截面形态．考虑到鉴别方法的实用性，本文使用纤维细度仪观察并采集了Viloft纤维和棉、粘胶纤维的纵、横向形态特征图，结果见图1—3．

从图l可看出，Viloft纤维的纵向有连续、多条细纹沟槽，不同于有天然转曲的棉纤维；截面为独特的扁平墙垛状，有较浅的不规则锯齿，不同于腰圆形有中腔的棉纤维(见图2)，与皮芯结构、锯齿形截面的粘胶纤维(见图3)有明显差别，在普通的生物显微镜下清晰可见'彳艮容易区分．

2．3溶解法【2】

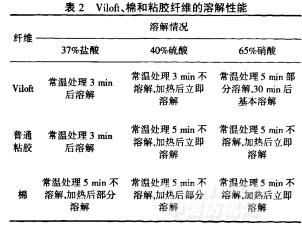

溶解法根据纤维化学组成不同，在不同浓度的化学溶剂中、不同温度下的溶解状态不同(如立即溶解、溶解、部分溶解、微溶或不溶解等)鉴别纤维．本文按FZ／T0105714—2007《纺织纤维鉴别试验方法溶解性试验方法》，选择了3种化学试剂对Vilofl纤维进行溶解性试验，并与棉、粘胶纤维进行了比较，结果见表2．

由表2可知，常温下，Viloft纤维在37％盐酸溶液中溶解；在40％硫酸溶液中不溶解，煮沸后立即溶解；在65％硝酸溶液中部分溶解，与棉、粘胶纤维有明显的差异．由此可见，选择65％硝酸可区分出Viloft纤维与粘胶纤维．

2．4药品着色法|31

药品着色法根据各种纤维化学组成不同，对某种化学药品呈现着色反应的差异鉴别纤维。碘一碘化钾溶液的配制：将20g碘溶解于100mL碘化钾饱和溶液中，取少量纤维浸于碘一碘化钾(I—KI)溶液(着色试剂)中，1min(用秒表计时)后，取出、清水洗净、晾干，观察纤维湿态和干态着色情况，其结果见表3．

由表3可知，Vilofl纤维用碘一碘化钾溶液着色后，湿态呈黑蓝青、干态呈深灰色，与粘胶纤维基本相同，而棉纤维湿态和干态均不染色．因此，用碘一碘化钾溶液着色可区分棉与Vilofi纤维，但不能区分Viloft纤维和粘胶纤维．

• · 纺织生物助剂果胶酶酶活的测定方法
• · 棉/不锈钢纤维混纺防辐射面料成分含量的测
• · 活性染料在蚕丝织物上的拼色相容性探讨
• · 对锦纶/氨纶混纺产品含量检测方法的探讨
• · 纳米氧化锌整理识物在汗液中的溶止性测试方
• · 对毛织物酸性染料染色废水中污染指标的测试
• · 选择正确的纺织服装产品标准探讨
• · 可分解致癌芳香胺的偶氮染料法案及检测要项
• · 快速消解分光光度法测定印染废水中的COD
• · 纺织品的抗紫外线辐射性能各标准测试的对比
