.jpg)

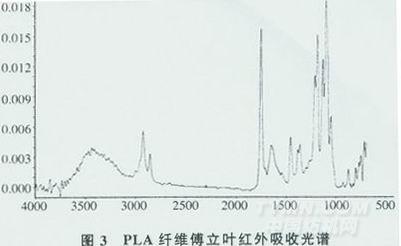

从图3可见，在(1 750～1 735)／cm附近有1个强吸收峰，在1 300／cm～1 000／cm附近有2个强吸收峰，表明该物质具有酯类特征的吸收峰，属聚酯家族。同时，在2 800／cm～3 000／cm波段出现了不饱和碳氢键的特征峰。由此可以分析出PLA纤维分子的结构。
3 定性鉴别程序
3．1 外观
纤维(短纤或长丝)的外形与合成纤维类似，有光滑透明的质感，纤维本身不能延伸l倍以上(自身的伸长率24％～40 9／5)；织物悬垂性好，抗皱性好，手感干爽、且柔软滑润；光泽似绸缎，华丽美观。
3．2 燃烧实验
燃烧时无烟(区别于合成化学纤维)，红蓝色火苗，淡淡的香甜味(区别于天然纤维)，残留物呈很脆的黑色块状(区别于纤维素纤维)。
3．3 显微镜观察
一般不需要制成横截面切片。
在显微镜下，PLA纤维纵面呈透明的圆柱状，有中腔(黑影部分)。
3．4 溶解实验
由以上3个步骤基本能判断它是非天然类纤维、非纤维素类纤维。在此基础上再进行如下步骤的溶解实验，作进一步的判定。
3．4．1 将试样放入88％甲酸试剂中，常温，振荡1min，不溶，则可排除醋酯、锦纶和维纶纤维。
3．4．2 将试样放入5％氢氧化钠溶液中，煮沸5min，溶解，溶液清晰透明，则可排除腈纶、涤纶、丙纶、乙纶、氯纶和氨纶纤维。
3．4．3 将试样放入99％的冰醋酸试剂中，煮沸3min，溶解，溶液清晰透明，遇水变白色浑浊液。进一步排除天然类纤维和纤维素类纤维。
以上溶解步骤中只进行3．4．1与3．4．2或3．4．1与3．4．3两步就可以确认该样品是PLA纤维，加另一步骤系进一步的确认。但只进行3．4．2与3．4．3两步就判定该样品是PLA纤维是有错判风险的，因为二醋酯纤维溶于99％的冰醋酸试剂，并在煮沸5％氢氧化钠溶液中部分溶解，且呈透明状。建议鉴定时最好按以上3个步骤进行。
4 结论
通过对PLA纤维一系列的试验表明，采用傅立叶红外吸收光谱的方法准确性高，但费用高。
本文最终制定了以燃烧实验、显微镜观察及其溶解性能的实验为主要内容的PLA纤维的定性鉴别方法和程序。该方法程序不需要大型设备，简便可靠，易于推广，并可以为进出口的PLA原料及其产品的成分鉴别提供客观的检验依据。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
