.jpg)
.jpg)

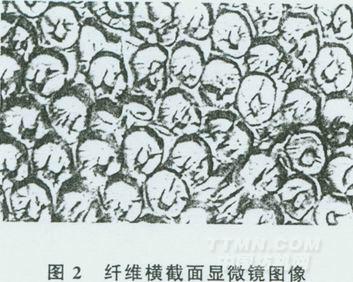

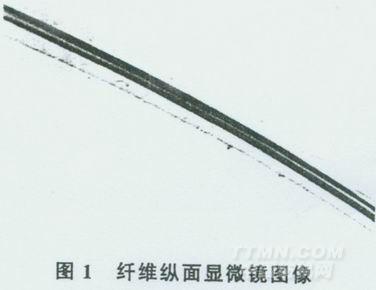

从图1可以看出，纤维纵面呈透明的圆柱形态，有中腔(黑影部分)影像。从图2可以看出，纤维横截面有中腔，呈规则的圆形(也有多边形的)。
2．5 溶解性能试验

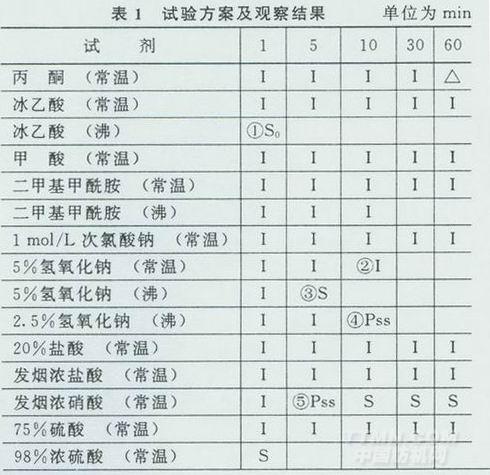

从实验室样品中任意抽取试验样品，按1 g试样100 mL。溶剂的比例分别放进盛有表1所列的溶剂的烧杯中。视溶解的情况，分别搅拌或煮沸1、5、10 min……后静置几秒钟，观察结果详见表1。
.jpg)
注1 I——不溶解。
注2 S——溶解。
注3 △——轻微溶涨。
注4 So——快速溶解。
注5 Pss——溶缩。
注4 ①——PLA纤维在沸腾的冰乙酸溶液中迅速溶解，溶液呈透明状，可用2号砂芯漏斗过滤。冷却至室温，溶液呈透明状，但遇冷水就有浆状物体析出，手感似石蜡。
注5 ②——PLA纤维分别在30、40、50、60、70℃的5％ 氢氧化钠溶液中连续震荡10 mim，不溶解。
注6 ③——PLA纤维在沸腾的5％氢氧化钠煮3～5 mim后溶解，溶液呈透明状，可用2号砂芯漏斗过滤，冷却至室温，溶液仍呈透明状，遇冷水也没有浆状物析出。
注7 ④——10 min试样开始溶缩，15 min后试样不能完全溶解．溶液已经很少。
注8 ⑤——溶缩，从边缘向内缩小。
针对上述溶解反应情况，增加了用2．5％氢氧化钠溶液煮试样的试验，情况如下：
样品与溶剂按浴比1：200进行实验，10 min时试样开始溶缩，15 min后试样还不能完全溶解，溶液呈浑浊液；
样品与溶剂按浴比1：300进行实验，10 min时试样开始溶缩，15 min后试样完全溶解，溶液呈澄清的液体状。
综合试剂用量、时间等因素，使用5％氢氧化钠溶液煮试样的试验效果比使用2．5％氢氧化钠溶液煮试样的效果更佳。
2．6 红外光谱试验
依据FZ／T 01057．8—1 999《纺织纤维鉴别试验方法 红外吸收光谱鉴别方法》，应用傅立叶红外吸收光谱仪对PLA纤维进行扫描，得到谱图见图3。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
