从精纺机织面料（图1）、半精纺机织面料（图2）、针织面料（图4）的曲线图中可发现，2#试验的曲线几乎处于最低位置，3#试验居中，1#试验处于最高位置。曲线处于越低位置说明起球越严重，对应试验的试验测试条件越重。所以测试条件由重至轻的排列顺序为：2#、3#、1#。即负荷质量为415 g，磨料为织物本身的测试条件最重，其次为负荷质量同为415 g，磨料为羊毛标准磨料的测试条件；负荷质量为155 g，磨料为织物本身的测试条件最轻。经过分析可知，磨料为织物本身比磨料为标准羊毛织物更容易使织物起球，从2#和3#试验（负荷质量相同，磨料不同）可看出马丁代尔法起球试验中磨料为织物本身比磨料为标准羊毛织物更容易使织物起球；从1#和2#试验（磨料相同，负荷质量不同）可看出磨料为起球能力较重的标准羊毛磨料，而负荷质量不同，415g最重，而155g为最轻，可看出负荷质量的起球作用比磨料更大。
由以上四个图可看出，GB/T 4802.2-2008标准起球测试条件的负荷质量、磨料、起球摩擦次数对测试结果及变化趋势均有很大影响。负荷质量对测试结果影响和磨料对测试结果影响均可达1级；而摩擦次数对测试结果影响可达2.5级，且并非摩擦次数越多起球结果越差。
1.2.2四种起球测试方法的测试和结果比较
结合三种面料的特征，根据四种起毛起球性能测试标准选择试验条件进行实验。具体见表4。

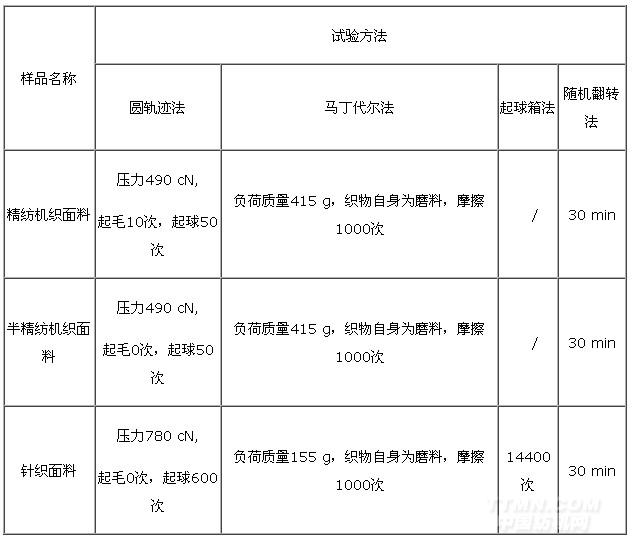

表4 四种起毛起球性能测试试验条件比较
.jpg)
测试结果具体见表5。

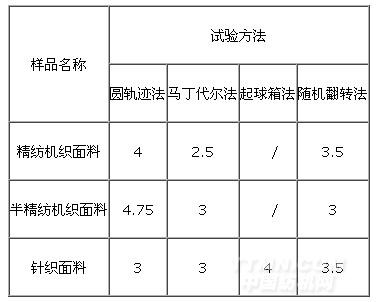

表5 四种起毛起球性能测试结果
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
