参照GB／T2910一1997《纺织品二组分纤维混纺产品定量化学分析方法》，将蒸馏水代替试剂，用裁剪器分别在原样、PA试样上裁取数块面积为lOOcm2的圆形试样，将圆形试样烘燥，称重将水浴锅分别设置20℃、50℃、90℃，试样分别放入三角烧瓶中，各加200ml蒸馏水，置于设定温度的恒温水浴锅中1小时，再烘燥，称重。
2．2．4涂层剂剥离试验

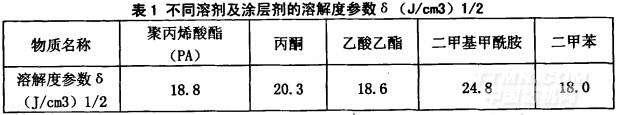

查阅《中国化工商品大全》[13]，根据溶剂及被溶解物质(涂层剂)的溶解度参数，选择四种溶剂来溶解PA试样。这四种溶剂分别为丙酮、乙酸乙酯、二甲基甲酰胺和二甲苯。其溶解度参数[14]见表1所示。
.jpg)
根据各溶剂的沸点，我们选择水浴温度分别为：丙酮20℃、40℃，乙酸乙酯20℃、40℃、60℃，二甲基甲酰胺20℃、40℃、60℃、90℃，二甲苯20℃、40℃、60℃、90℃。
使用各溶剂的剥离方法及步骤如下：
2．2．4．1用裁剪器分别在原样、PA试样上裁取数块面积为l00cm2的圆形试样。将圆形试样放在105±5℃烘箱中烘至干燥，冷却后，分别在分析天平上称重。
2．2．4．2将原样、PA试样各一块，分别放入三角烧瓶中，再各加入100ml选定的溶剂，盖紧瓶塞，摇动烧瓶使试样浸湿，将烧瓶置于选定温度的恒温水浴锅中1小时。
2．2．4．3．取出试样，在通风柜中挥发数小时。再将试样置于称量盒内，放入105±5℃烘箱中烘至干燥，冷却后，分别在分析天平上称重。
2．2．5经剥离试验后的样品的成份分析
依据GB／T29l0一1997《纺织品二组分纤维混纺产品定量化学分析方法》，剥离实验后的PA试样，用75％硫酸溶解，将此试验结果与原样成份测试的结果进行比较。
3结果与讨论
3.1织物经纬密度
涂层整理织物在涂层整理之前，织物任何理化性能均和原样一致，但经整理机整理过程中，由于受一定的张力，如果此张力与原样染色整理时的张力差异较大，则涂层整理后的织物，其经纬密度将与原样有较大差异。

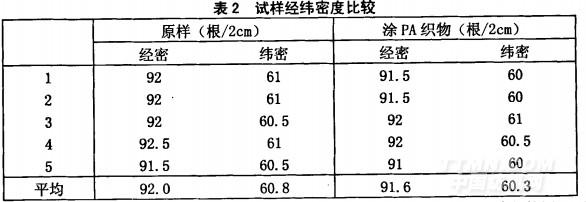

实验测得的涤／棉织物原样及PA试样的经纬密度如表2所示。
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
