5.2升华牢度分析

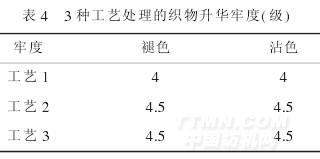

参照GB/T5718-1997,取染好的涤纶织物试样5mm×45mm与同样尺寸的聚酯标准贴衬织物叠成组合试样。将升华牢度仪预热到180℃,将组合试样平放在升华牢度仪的测试台上,放下压板,持续30s。用灰色样卡评定染色式样的褪色级数,用沾色用灰色样卡评定贴衬织物与染色试样接触面的沾色级数。结果见表4。
结果显示,工艺1处理的织物升华牢度最差,工艺2、3处理的织物升华牢度较工艺1有所提高。这是由于织物表面的低聚物和纤维没有化学键的结合,在高温的作用下很容易脱离织物,沾染聚酯标准贴衬织物,使织物的升华牢度差。工艺2、3处理的织物表面低聚物含量较低,并且选用的分散黑属于高温型染料,因此其升华牢度均较好。
.jpg)
6结果与讨论
(1)在涤纶织物的染色过程中,加入涤纶低聚物去除剂能够简单、有效地解决低聚物问题,避免色点、色花等现象的出现。
(2)采用测色配色仪测被染织物的L、a、b值和采用氯仿萃取法测试织物法均可定量织物上低聚物的含量,并且两种方法均简单、有效、可行。
(3)在涤纶织物的染色过程中,加入涤纶低聚物去除剂对涤纶织物的常规色牢度有所提高,特别是摩擦色牢度可提高半级。
<<上一页[1][2][3]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
