羊毛拉伸细化的拆键剂

3.3　过二硫酸

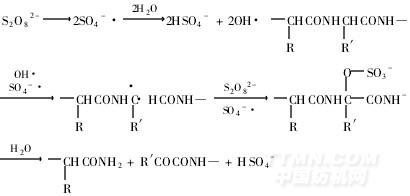

用1.5%过二硫酸,60℃时拉伸率至63%,羊毛条即断裂。原因是过二硫酸不仅作用到羊毛的半胱氨酸、色氨酸、蛋氨酸等残基,而且还使羊毛主链肽键也发生了水解[1]。

3.4　过一硫酸盐

用0.3%过一硫酸铵盐,60℃时可将羊毛条拉伸率达到75%,而后毛条断裂。虽然过一硫酸(3g/L)有助于二硫键开裂及促使皮质细胞部分丢失,但拆键程度尚不能满足羊毛拉伸细化的要求。而当用量增大至1~1.5%时,因过一硫酸盐会无节制地开裂二硫键致使拆键失控,损伤严重,而在细化方面却没有进展。

3.5　过硼酸盐

通常选用带四个分子水结合的白色过硼酸结晶体。NaBO3·4H2O又可写成NaBO2·H2O2·3H2O,因为其本质上就是硼酸、氢氧化钠存在下的过氧化氢。过硼酸盐在水中水解会释出过氧化氢。用4%过硼酸盐,于60℃对羊毛条拉伸至70%左右时,毛条将发生

断裂。原因是过氧化氢释出量太少,作用太温和。

3.6　高锰酸钾

在pH值10、60℃条件下,用2.4%高锰酸钾溶液处理羊毛条,羊毛条损伤很大,拉伸率达到65%左右即断裂;当pH值为2.0时,用饱和食盐水,表皮剥鳞效果很好,但羊毛条拉伸率达到70%左右也产生断裂。

细化效果也不明显。

4　还原拆键剂

还原剂用作拆键剂的最大优点是被拆开的胱氨酸(即半胱氨酸),无论是原位键合还是错位键合,绝大多数能重新键合为胱氨酸,这使得拉伸羊毛强力和可纺性都较好。在含高效渗透剂条件下,对各种还原剂拆键效果进行了试验。

4.1　带巯基的还原试剂

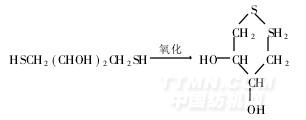

在使用带巯基的还原剂,即巯基乙酸(HSCH2COOH)、β-乙硫醇(HSCH2CH2OH)和1,4-二巯基丁二醇[HSCH2(CHOH)2CH2SH]作拆键剂的三种试验中,前两种属平衡反应,使用时必须过量,而这又使拉伸羊毛条随后的定形发生困难;而1,4-二巯基丁二醇经氧化后可形成稳定的六元环,见下式[1]:

因此,拉伸毛氧化定形时的变数远比巯基乙酸和β-乙硫醇的少,加上它在氧化时将半胱氨酸转为胱氨酸的效率又高得多,故氧化定形后拉伸羊毛沸水收缩率比用前两种还原剂降低了50%。效果最好时,沸水收缩率仅为4%~5.5%,因而是一种理想的还原拆键剂。但因其价格较高,一般与亚硫酸盐拼用,用量是亚硫酸盐的1/5~1/3。

4.2　亚硫酸盐

当亚硫酸盐浓度为0.5~2.0mol/L时,羊毛胱氨酸的开裂拆键反应是可逆的,见下式[1]:

• · 络筒机故障排除方法集锦
• · 络筒机工艺设计与质量控制—并线机工艺设计
• · 环锭纺小幅下滑 紧密纺保持稳定
• · 环锭纺生产涤粘纱线毛羽的成因与控制方法探
• · 环锭纺纯粘胶强捻纱的生产工艺要点
• · 环锭纺细纱工序减少用工新途径
• · 环锭纺纺纱工艺流程及顶级设备生产厂家
• · 自动络筒机用乌斯特®清纱器诞辰50周年
• · AC338自动络筒捻接器的保养与检修
• · 自动络筒机如何实现产能最大化？
