竹原纤维属天然纤维素纤维，是指竹子通过制片搅碎后，经高温蒸煮，去除果胶、糖分等，经半脱胶、消毒、干燥等物理方法制成的。竹浆纤维属天然纤维再生纤维素纤维，是以竹材制成的竹浆粕，将竹浆粕溶解制成竹浆溶液，然后通过湿法纺丝制得的纤维。因不同的制备工艺，两者的形态结构及性能有一定的差异。本文通过形态及化学性能试验，以进一步对竹原纤维和竹浆纤维的鉴别进行探索。
1 试验部分
1.1 试验材料
竹原纤维由东华大学提供；竹浆纤维由上海天竹有限公司提供。
1.2 试验器皿
CYG－055DI型纤维细度测量仪；哈氏切片器；载玻片与盖玻片；棕色试剂瓶等。
1.3 试验试剂
氯化锌-碘试剂配制：66g氯化锌充分溶解于33mL蒸馏水中，待冷却到室温后加入6g碘化钾，搅拌均匀，加入几颗碘粒，然后置于棕色瓶中避光待用。
2 试验结果与分析
2.1 氯化锌-碘试剂法
竹原纤维属天然纤维素纤维，而竹浆纤维属再生纤维素纤维，两者因其自身结构差异，其耐酸稳定性有所不同。氯化锌-碘试剂显弱酸性，是一种显色剂。在此，我们提出采用氯化锌-碘试剂分别对竹原纤维和竹浆纤维进行处理，并借助纤维细度测量仪动态追踪观察纤维颜色及外观形态的变化。取几根纤维置于载玻片上，滴两滴氯化锌-碘试剂，盖上盖玻片，置于纤维细度测量仪的载物台上观察。
.jpg)

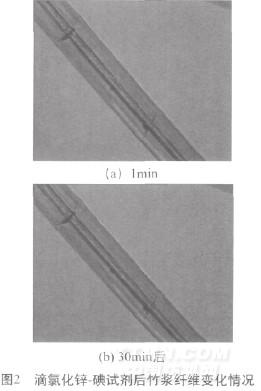

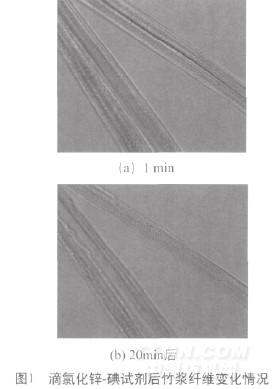

竹浆纤维在氯化锌-碘试剂作用下，1min时没有出现变化，如图1(a)所示，随着时间的延长，竹浆纤维逐渐呈墨绿色，且出现膨胀，约在20min后纤维表面的沟槽及棱子逐渐溶解，纤维逐渐变细，如图1(b)所示。竹原纤维经氯化锌-碘试剂作用后，纤维呈淡淡的蓝青色，30min内纤维外观没有出现明显变化，如图2(a)、(b)所示。两种纤维素纤维经氯化锌-碘试剂处理后出现了明显不同的特性，这与其两种纤维的结晶度不同有关，已有文献报道[1]竹浆纤维的结晶度低于竹原纤维，结晶度高的竹原纤维内部空隙小，分子难以渗透进入纤维内部区域，因此，氯化锌-碘试剂对竹原纤维处理的影响较小；相反，结晶度相对比较低的竹浆纤维内部空隙比较大，分子也比较容易渗透进入纤维内部区域，纤维经氯化锌-碘试剂处理后出现沟槽及棱子溶解现象。
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
