2.1原料
竹原纱线，28tex，初始模量为59.857cN/dtex，断裂强度为1.425cN/dtex，断裂伸长率为13.304%;聚乳酸长丝，16.7tex，初始模量为67.785cN/dtex，断裂强度为3.3678cN/dtex，断裂伸长率为25.047%。
2.2仪器及编织设备
横机，YG061-1500单纱强力仪，电子天平BT223S，织物厚度仪，INSTRON万能强力机，Y/TD71-45A塑料制品液压机。
3织物编织及复合材料制备
3.1织物的编织

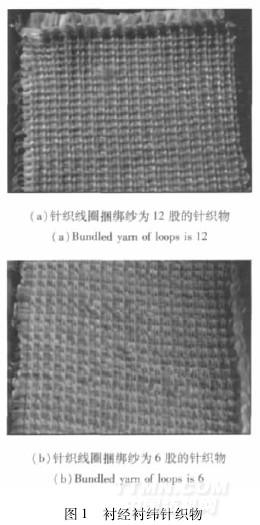

利用天津工业大学自行研制的6针衬经衬纬横机编织衬经衬纬组织，编织工艺参数如下:聚乳酸与竹原纤维的根数比为2∶1(质量比约为55%∶45%)，衬经、衬纬总数为24根合股，针织线圈捆绑纱分别为12根和6根。织物如图1所示。
.jpg)
3.2复合材料的制备
将织物裁剪成20cm×20cm大小，每个试样两块，平行层叠放置，在Y/TD71-45A塑料制品液压机上进行模压，据多次试验按照以下工艺进行模压。涂抹脱模剂→预热至60℃→放试样于模板中，升温至100℃，加压至6MPa并持续20min→升温至130℃，并持续20min→恒压升温至160℃，持续20min→恒压，自然冷却24h至室温→取出板材［8，9］。

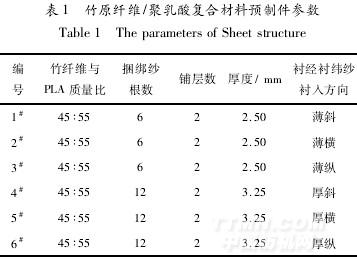

由于一次模压后板材一面成型并不很好，现按以上工艺进行二次模压获得较成功的复合材料板材预制件，预制件结构参数见表1。
.jpg)
4试验结果与讨论
按照国标GB/T2035-1996，用手锯将开发形成的竹原纤维/聚乳酸复合材料板材沿横向、纵向和斜向三个方向裁剪，最宽为20mm，最窄为10mm，长为180mm，各3块，在实验室温湿度下(18℃、50%)，在INSTRON万能强力机上进行拉伸试验，拉伸速度为10mm/min，试验结果如表2所示。
.jpg)
由以上数据可以明显看出，相同结构厚度的复合材料预制件，纵向的大部分拉伸性能要好于斜向和横向，而横向和斜向却相差不大。除模量和位移之外，在相同方向上厚的预制件的大部分拉伸性能
比薄的明显要好，但是我们并不能确定是否预制件越厚，拉伸性能就越好，这还需要进一步的研究。在拉伸过程中增强材料主要承受力的作用，而基体材料也要承受一部分，只不过这部分相对较小，但基体
却起着重要的作用。它将织物粘合固定成一个整体，在力作用时传递力，并使力达到均衡［10］。在测试中发现基体和纤维界面处最先出现裂纹，随着试验进行，这些裂纹会向邻近区域扩展，当力达到一定程
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
