竹原纤维织物的耐用性能研究-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

竹原纤维织物的耐用性能研究

来源：印染在线　发布时间：2012年03月06日

2.1拉伸性能

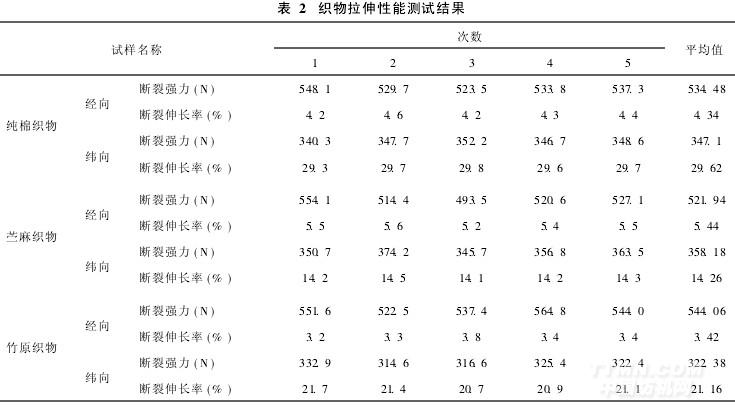

通过测试织物的断裂强力和断裂伸长率来反映织物抵御因外力引起损坏的能力,反映织物的坚牢度和耐久性。由表2中数据可知,纯棉织物、苎麻织物、竹原纤维织物的经纬向断裂强力基本相近,经、纬向的断裂伸长率也差异不大,说明三种织物都具有较好的抵御外力的能力。织物的断裂强力和断裂伸长率与构成织物的纱线细度、织物密度等有关。

2.2撕破性能

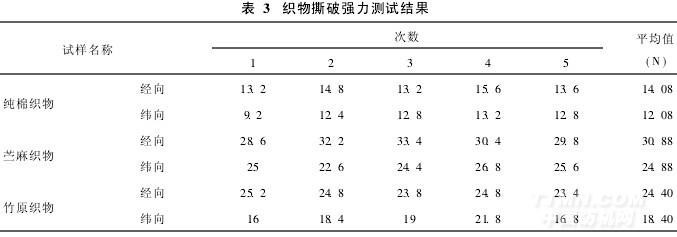

撕破性能用撕破强力(N)来表示,其测试结果如表3所示。

通过测试织物的撕破强力来反映织物抵抗外力的能力。由表3中数据可知:苎麻织物的经、纬向撕破强力较高,竹原纤维织物的经纬向撕破强力比纯棉织物好,略低于苎麻织物,说明竹原纤维织物具有较高的抵御外力的能力,适合用于各种服装。

2.3顶破性能

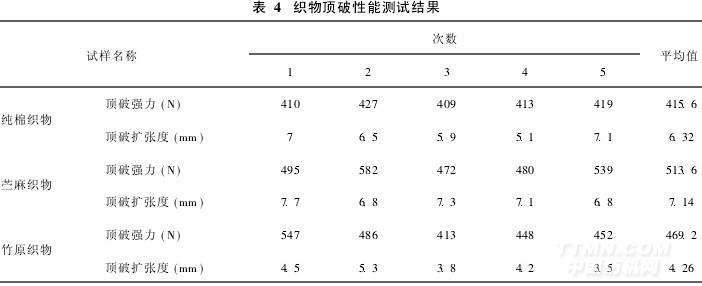

顶破性能用顶破强力(N)和顶破扩张度(mm)表示,其测试结果如表4所示。

从表4中数据可以看出,竹原纤维织物的顶破强力高于纯棉织物略小于苎麻织物,这表明竹原纤维织物的抗顶破性能要高于纯棉织物接近苎麻织物。同时测试结果还表明,竹原纤维织物的顶破扩张度较小。这是由于竹原纤维结晶度较高,具有较高的断裂强度,较低的断裂伸长率。在顶破时,竹原纤维织物中的经纬纱所能承受的外力较大,所以顶破强力较高。因此,竹原纤维织物用于服装时,肘部、膝部能具有较好的耐用性,不像纯棉织物那样容易在服装的肘部、膝部产生局部凸起,影响美观[4]。

2.4耐磨性能

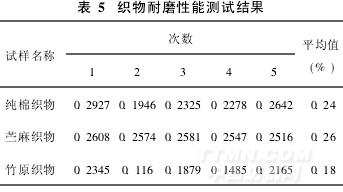

耐磨性能用质量的损失率(%)来表示,其测试结果如表5所示。
