莫代尔/棉纤维混纺产品纤维含量测定办法-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

莫代尔/棉纤维混纺产品纤维含量测定办法

来源：印染在线　发布时间：2012年03月06日

4.2试验温度的确定和试验温度对不溶物重量修正系数的影响

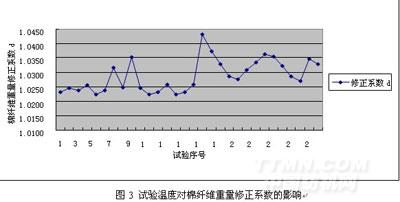

在相近莫代尔/棉混纺比、溶液浓度、溶解时间、浴比、振荡速率相同的条件下，我们分别采用不同的试验温度，对莫代尔/棉纤维混纺产品进行含量分析试验。设定试验条件如下：溶液浓度：59.6%；溶解时间：20min；浴比：1:100；振荡速率：140次/min，试验温度分别取23℃，25℃，27℃，每种温度条件下进行重复试验10次，各实验顺序编号为1～30。根据实验结果计算得到不同试验温度下不溶物-棉纤维的重量修正系数d值。试验温度对棉纤维重量修正系数的影响如图3所示。

对获得的试验数据，按照GB/T4883-2008《数据的统计处理和解释正态样本离群值的判断和处理》标准，用格拉布斯法进行离群值检查，未发现离群值。因此，由图3中的试验数据可以看出，在溶液浓度、溶解时间、浴比、振荡速率等条件不变的条件下，随着试验温度的升高，不溶纤维——棉纤维的重量修正系数增大，即棉纤维的损失增大；试验温度降低，不能完全溶解莫代尔纤维，而且过滤比较困难。通过试验得到，当试验温度控制在（25±2）℃时，试验结果最大误差为0.8%，结果可以接受。

4.3其它试验参数的确定

同理，我们在条件变差（试验温度、试验时间、浴比、振荡速率）只有一个，而其它条件均不变的情况下，对莫代尔/棉纤维混纺产品进行含量分析试验，获得到了不溶物——棉纤维的重量修正系数d。确定的试验参数和试验条件对棉纤维重量修正系数的影响如表1所示。

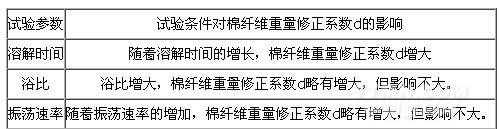

表1其他试验参数和试验条件对棉纤维重量修正系数的影响

试验参数试验条件对棉纤维重量修正系数d的影响

溶解时间随着溶解时间的增长，棉纤维重量修正系数d增大

浴比浴比增大，棉纤维重量修正系数d略有增大，但影响不大。

振荡速率随着振荡速率的增加，棉纤维重量修正系数d略有增大，但影响不大。
