图1纤维素水解示意图
本文用预处理后的莫代尔/棉纤维混合试验试样，将此试样进行溶解，称量不溶纤维的重量，计算获得棉纤维的重量修正系数，见公式（1）。
d=………………………………………………………（1）
式中:
m0—已知棉纤维干重(g)ml—不溶纤维干重(g)
通过不溶纤维的重量计算得到莫代尔纤维的重量，依据公式（2）（3）计算得到莫代尔/棉纤维的纤维含量。
P1=100×………………………………………………（2）
P2=100-P1………………………………………………（3）
式中：
P1——棉纤维的净含量百分率%；P2——莫代尔纤维含量百分率（%）；
m——预处理后试样干重（g）；m1——不溶纤维干重（g）；
4试验
样品经预处理及准备后，准确称量1～2g，精确到0.1mg，放入250ml具塞三角烧瓶中，按1g试样:100ml溶剂的浴比加入（20～25）℃，60%的硫酸溶液，盖紧瓶塞，用手剧烈摇动烧瓶一分钟，浸湿试样，放入水浴振荡器中，振荡速率140次/分，在25℃下保温20min，使莫代尔纤维充分溶解，把不溶物——棉纤维移入已干燥称重的玻璃砂芯过滤坩埚中，真空抽吸过滤，用100ml左右25℃硫酸溶液分2次清洗三角烧瓶，并将溶液移入玻璃砂芯过滤坩埚，真空抽吸过滤；再用常温蒸馏水清洗三角烧瓶两次，真空抽吸过滤；然后用常温蒸馏水清洗三次；用2%稀氨水溶液中和洗涤3次，真空抽吸过滤；往过滤坩埚内加氨水静置5分钟，待充分中和后，真空抽吸过滤，继续用氨水洗涤2次，用三级水洗涤、过滤3次，再往过滤坩埚内加水静置5分钟，洗涤，真空抽吸过滤，用常温蒸馏水洗涤数次，直至用pH试纸检查呈中性为止。最后，把玻璃砂芯过滤坩埚及纤维烘干至恒重。
4.1硫酸溶液浓度的确定和溶液浓度对不溶物重量修正系数的影响

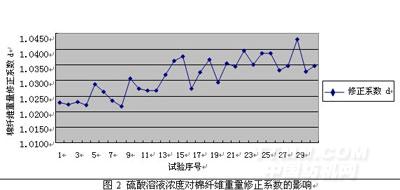

在相近莫代尔/棉混纺比、溶解温度、溶解时间、浴比、振荡速率相同的条件下，我们采用不同浓度的硫酸，分别对莫代尔/棉纤维混纺产品进行含量分析试验。设定试验条件如下：溶解温度：25℃；溶解时间：20min；浴比：1:100；振荡速率：140次/min，硫酸溶液浓度分别取59.5%，60.0%，60.5%，每种浓度条件下进行重复试验10次，各实验顺序编号为1～30。根据实验结果计算得到不同浓度下不溶物-棉纤维的重量修正系数d值。硫酸溶液浓度对棉纤维重量修正系数d的影响如图2所示。对试验数据用格拉布斯法进行离群值检查，未发现离群值。因此，由图2中的试验数据可以看出，在试验温度、溶解时间、浴比、振荡速率等条件不变的条件下，随着硫酸溶液浓度的增大，不溶纤维——棉纤维的重量修正系数d增大，即棉纤维的损失增大。但硫酸溶液浓度偏低时，又不能有效溶解莫代尔纤维。通过试验得到，当硫酸溶液的质量百分比浓度控制在(60.0±0.5)%时，试验结果最大误差为0.8%，结果可以接受。
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
