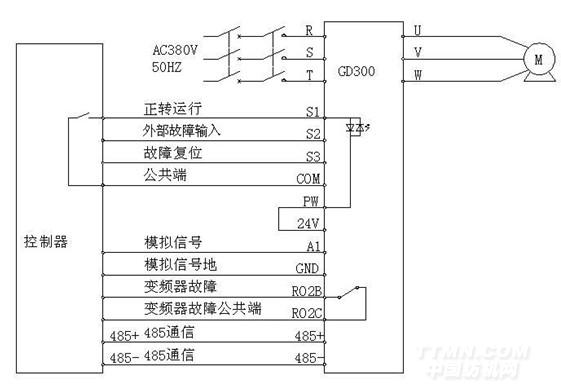

变频器主回路及控制回路接线图如下图：
调试步骤：
1，电机自学习，按照电机铭牌输入电机参数；电机和压缩机安装在一起，无法脱开负载，因此选择静止自学习；自学习结束后，检查学习出来的参数，和铭牌比较偏差不大。
2，键盘控制运行，通过键盘设定频率，启动电机，能正常启动，工作状态正常，停止电机，状态正常。
3，修改端子控制方式，接入系统，按控制系统指令自动运行，运转正常。
四、效果分析
经过客户测试，本设备予以肯定，对GD300驱动同步电机的能力表示满意。
