随着PH值不断减少，滤液的吸光度和COD值也不断减少，但当PH达到2.5后，COD值的减少变得缓和，主要是由于随着H+的不断加入，更多的木质素被酸析沉淀出来，而滤液中的酸溶木质素不断减少，但当PH降至2.5后，木质素基本沉淀析出完全，故再降低PH值，滤液COD值基本不变。从实验操作来看，PH值﹥2.5，析出的木质素沉淀颗粒细小，残液呈胶体状态，较难分离，本实验中PH值=3和3.5的实验数据由离心分离后取上层清液测得。而当PH值﹤2.5，析出的木质素沉淀颗粒大，在絮凝剂的作用下能较好的结块，用自制的简易分离装置即能很好的分离。从成本角度考虑，PH值降低0.5，需要的酸增加约3倍，故可选择较高的PH值。综合COD值的减少量、实验操作和经济成本，可选择PH值=2～2.5为最佳工艺条件。
2.3.2 温度对造纸黑液提取木质素后溶液的COD 值影响
为了考察温度对对残液COD值的影响，分别在30℃（常温）、40℃、50℃、60℃、70℃下实验，结果如图3。
.jpg)

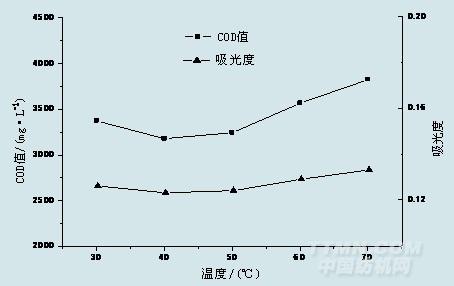

图3温度对吸光度及COD值得影响
可以看出，温度对滤液吸光度及COD值影响较小，从30℃到40℃COD值略有减少，然后随温度的增加缓慢增加。主要是温度较低时，析出的木质素颗粒较少，随着温度升高，颗粒增大，易于过滤分离，残液酸溶木质素减少，故COD值略有减少。但温度大于50℃后，保温絮凝的黑液较为浑浊，过滤负荷增大，可能是因为随着温度的升高木质素的溶解度也随之增大，导致酸溶木质素增多而COD值升高。也可能与絮凝剂的最适宜絮凝温度有关。从操作上来说，温度低于50℃时都能较易的过滤分离得到木质素，当高于50℃后采用离心分离。另外随着温度的升高，实验中产生的泡沫增多，对絮凝分离都产生不利的影响。综合考虑，可以选择一个较低的温度进行实验，一般常温就能满足实验要求。
2.3.3 絮凝剂对造纸黑液提取木质素后溶液的COD 值影响
用20％的硫酸调节黑液PH值=2.0，分别加入0mL、1.0mL、2.0mL、3.0mL、4.0mL、5.0mL 絮凝剂进行实验，实验结果见图4.
.jpg)

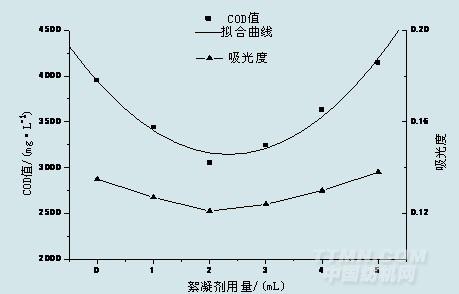

图4 絮凝剂用量对吸光度及COD值得影响
由絮凝剂用量对COD值影响实验数据作曲线拟合，得到拟合方程，见1式。
Y= 3943.73857-686.61414 X+ 147.25929 X2 (1)
在α=0.01的置信水平上，满足R=0.974>R0=0.874，因此回归方程置信显著，置信度为99%。由于方程为二次方程，存在极值点。按求极值的方法，令其一阶导为零，计算得：X=2.3mL，Y=3143。由于（5）式二阶导数：y’’=294.51858>0，故极值应为极小值，即在絮凝剂用量为2.3mL时，残液COD值为极小值：3143。
由图4可以看出，残液的COD值随着絮凝剂的用量先减少后增大，主要是随着絮凝剂用量的增加，木质素能更好的絮凝析出，但当絮凝剂的用量达到一定值时，木质素絮凝完全，过剩的絮凝剂溶解于滤液反而增大了残液的COD值。实验操作中，当絮凝剂用量为0时，溶液呈浑浊状态，故采用离心分离，随着絮凝剂用量的增加，木质素沉淀结块越好，分离也越容易。综合考虑，絮凝剂的最佳用量为2.3mL。
3.结论
(1)本文采用快速消解分光光度法建立了COD值对吸光度工作曲线Y=6444X-474.64，相关系数R=0.999，具有良好的相关线性关系。
(2)通过单因素实验，考察了PH值、温度、絮凝剂用量的影响，得到了最佳工艺条件为PH值=2～2.5，温度为常温，絮凝剂用量为2.3mL。
(3)采用快速消解分光光度法较传统方法大大简化了测定COD值的实验强度，节约时间80%，且更加准确。COD值去除率达67.38%。
<<上一页[1][2]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
