在纱线线密度相同、组织结构相同的情况下．莫代尔针织物的顶破强力要略小于棉针织物造成两者顶破强度差别的主要原因是纱线强度的差异虽然莫代尔纤维的强度比棉的大（莫代尔纤维平均强度为34～36cN／tex．棉纤维的平均强度为20～24cN／tex)．但本试验用的莫代尔纱线的捻度小于棉纱的．使莫代尔纱线的强力略小于棉纱(莫代尔纱线的平均强力为147．35cN．棉纱的平均强力为154．40cN)．导致莫代尔针织物的顶破强力比棉针织物小。
从测试数据得知．相同条件下．莫代尔针织物的磨损率小于棉针织物．即莫代尔针织物的耐磨性好于棉针织物这是由于莫代尔纤维的强度和断裂伸长率都比棉纤维大．且莫代尔纱线的表面毛羽少．比较光滑．使织成的织物的表面毛羽也相应较少。摩擦系数小。
4热湿舒适性能测试

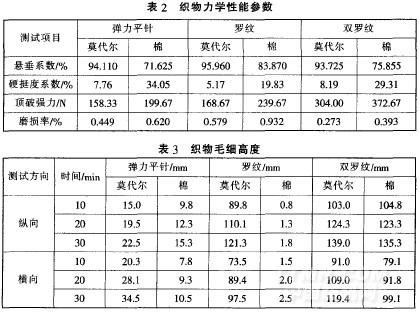

为比较织物的热湿舒适性能．主要进行了保暖性试验、透气性试验以及织物的芯吸高度测试保暖性试验采用YG(B)606D型平板式保暖仪．每块织物测2次透气性采用Y561型织物透气仪测试织物的芯吸高度采用YG(B)871型毛细效应测定仪测试．纵横向各测3次其保暖性测试结果如图1所示透气性测试结果如图2所示．毛细效应测试结果如表3所示。
.jpg)
从图1可知．虽然莫代尔织物的厚度和克质量均小于棉针织物．且莫代尔织物的透气性大于棉织物．但莫代尔针织物的保暖率均大于棉针织物这是因为莫代尔纤维表面光滑、细度均匀，横截面为均匀的圆形．成纱时纤维之间相互紧密接触、表面毛羽少，而棉纤维是非圆形不规则截面．线密度及长度均呈一定分布．成纱时不如莫代尔纤维紧密，纱线和织物表面毛羽较多。导致两者之间保暖率的差异。此外，针织物的组织结构也影响了莫代尔织物与棉织物之间保暖率的差异。
从图2中可看出．相同条件下．莫代尔针织物透气性更好。这是因为莫代尔纤维的长度、细度、均匀度都好于棉纤维．由其制得的纱线和针织物毛羽少．表面光滑．纱线中、纤维间以及织物中的孔隙较多，因此，对空气流动时的阻力要比棉针织物小而且相同线密度、相同组织结构的莫代尔织物的厚度均小于棉针织物．所以．它的透气性要好于棉针织物由表3数据可知．相同组织结构的莫代尔针织物和棉针织物相比．莫代尔针织物的吸湿速度较快．吸湿性好于棉针织物。这是由于莫代尔纤维表面光滑、均匀，芯吸作用比较显著。在试验中，棉罗纹织物的芯吸高度接近于0．这可能是由织物后整理工序的影响造成的．棉针织物的这种情况在以前的试验中也曾遇到过。
5结束语
通过对比试验分析得出：莫代尔针织物具有良好的力学性能和舒适性．比棉针织物更适合做夏季服装和贴身内衣产品．可部分取代棉针织物。
<<上一页[1][2]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
