3 二并牵伸工艺应符合后弯钩伸直的理论
3．1二并的并合数和总牵伸倍数宜大不宜小鉴于前述后弯钩伸直理论：牵伸倍数越大，伸直效果越好。故并合数宜大不宜小。只有并合数多，或者采用较重定量喂入，牵伸倍数才有可能增大。一般并合数均为8根，可使总牵伸倍数控制在8～9倍。以利于后弯钩的伸直。
3．2二并的后区牵伸倍数宜小不宜大，前区牵伸倍数宜大不宜小每经一次牵伸，就产生一个牵伸波叠加到纱条上，此牵伸波在后续牵伸中，波幅减小，波长拉长。为减少牵伸波叠加，后区牵伸倍数应小。另外，鉴于前述，牵伸倍数越大，后弯钩伸直效果越好，为使前区牵伸倍数尽可能大，后区的牵伸倍数就应减小。一般后区牵伸倍数在1.15～1.2间，以便集中前区一次牵伸。
3．3二并前后区应重加压紧隔距强控制

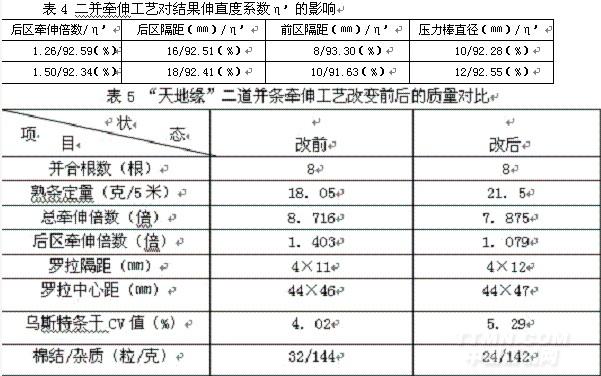

为防止纤维提前变速，产生移距偏差，影响条干，前后区握持距在不出硬头的前提下，应偏紧撑握。一般3上3下压力棒牵伸，纺细绒棉时，前区握持距为纤维品质长度Lp＋（8～10）mm,一般在（41～48㎜）间，后区握持距为品质长度Lp＋（10～15）mm,常在44～53㎜间。纤维长、喂入定量重、纺化纤时，此握持距适当放大；纤维短、喂入定量轻，纺棉，此握持距应小。二并牵伸工艺对结果伸直度系数的影响,如表4所示【2】，纺纱条件同表2。
<<上一页[1][2][3][4]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
