Gwvt =96△m/A (2)
1．2．4出汗防护热板仪
织物的透湿性也可用出汗防护热板仪测评。出汗防护热板仪M259B用于测量织物的蒸发阻抗。热板上面覆盖一层防水透湿薄膜，将大小为0．3m×0．3m的试样放在薄膜上。蒸馏水从热板底部喂入，热板表面温度稳定在35℃，以模拟人体出汗的情况。出汗防护热板仪置于小型人工气候室内，室内温度为35℃，湿度为40％，空气流速为lm／s。当系
统处于稳定状态时，由式(3)计算织物的蒸发阻抗：
Ret=A(Pm —Pa)/(H —△He) （3）
式中：Ret尺为总蒸发阻抗，m2·Pa／W；Pm为测试板表面温度下的饱和水蒸气压，Pa；P为气候室内空气的水蒸气压，Pa；日为加热功率，W；△H为加热功率修正项，W。
试样本身的阻抗按下式计算：
Ref=Ret－Re0 (4)
式中：Ref为试样本身的蒸发阻抗，m2·Pa／W；Re0为仪器常数，mPa／W，可通过在热板上不放试样测试得到。
1．2．5新型测试方法
文献报道了一种新的织物透湿性测试方法。该测试法用防水透湿PrrFE薄膜包覆透湿圆柱筒的底部，形成饱和水蒸气的来源，使用干燥氮气流作为载体，将透过织物的水蒸气带走。测试时往圆柱筒内倒入一定量的蒸馏水，其水温由一热电偶测量。在底座上刻有一浅槽，其两端分别与开在底座两侧上的进气孔和出气孔连通，进气孔连接流量控制器，在浅槽上面放1块不锈钢板，钢板中央有一长方形孔，将待测试样置于钢板上并覆盖长方形孔，圆柱筒位于钢板上，并用螺栓固定在底座上。测试室的温度为20℃。干燥氮气流通过流量控制器由底座的进气孔流进，经过浅槽，即试样下方，最后由出气孔流出，水蒸气在浓度差的驱动下由PTFE薄膜经过试样，扩散到氮气流中，通过检测出口氮气流的相对湿度来确定试样的水蒸气扩散阻抗和透湿量。
2测试结果

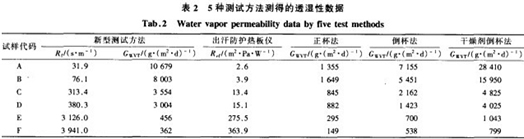

用以上5种方法测试6种试样的透湿性，结果列于表2。正杯法、倒杯法和干燥剂倒杯法给出被测试样每平方米每天的透湿量，而出汗防护热板仪用蒸发阻抗来评价试样的透湿性。新型测试方法不仅给出试样的透湿量，而且用水蒸气扩散阻抗(R)来评定试样的透湿性。可以看出，采用干燥剂倒杯法测得的透湿量最高，其次分别为新型测试方法、倒杯法、正杯法。

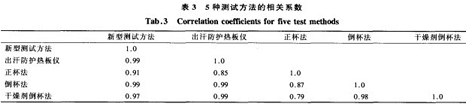

这5种测试方法的相关性见表3。新型测试方法得到的扩散阻抗和用出汗防护热板仪测得的蒸发阻抗一一对应，新型测试方法得到的透湿量与由正杯法、倒杯法及干燥剂倒杯法得到的透湿量一一对应，将由出汗防护热板仪测得的蒸发阻抗的倒数与由正杯法、倒杯法及干燥剂倒杯法得到的透湿量一一对应，分别进行相关性分析。统计分析表明，新型测试方法和出汗防护热板仪、倒杯法及干燥剂倒杯法的相关系数分别为0．99、0．99、0．97，所以，新型测试方法和传统的织物透湿性测试方法存在较高的一致性。除了正杯法外，其他几种测试方法之间的相关性都很好。
<<上一页[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
