织物的透湿性是服装热舒适性评价的重要内容。人们较为熟悉的评价织物透湿性的测试方法是透湿杯法。透湿杯法可分为蒸发法和吸湿法。蒸发法和吸湿法又可分为正杯法和倒杯法。织物和服装生产厂家倾向于用透湿量来评价织物的透湿性，而研究人员和生理学家更喜欢用织物对蒸发传热的阻力评价水蒸气通过织物向环境转移的能力。织物的蒸发阻抗可用出汗防护热板仪来测定。为了测试蒸发阻抗，多孑L测试板和周围热护板被防水透湿薄膜所覆盖，蒸馏水从热板底部喂入，然后将试样放置在薄膜上，将热板加热到35℃，织物的蒸发阻抗通过保持热板在这一温度所需要的功率来表征一。
上述各种测试方法由于测量原理不同，采用的测试条件(温度、湿度和风速)和测量参数不同，测得的结果也不一样。为此，本文对这些测试方法的测试结果进行比较，研究它们之间的相互关系。
1实验方法
1．1测试试样

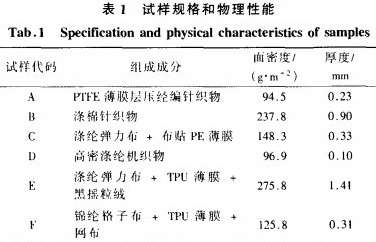

选择4种防水透湿织物和2种普通织物作为试样进行透湿量测试，其面密度、厚度见表l。厚度依据GB／T3820一l997，用YG(B)141D织物厚度仪测定。
1．2测试方法
1．2．1正杯法
按照ASTME96方法B的规定，透湿量的测试在一个测试箱内进行，测试箱的空气温度为23℃，相对湿度为(50±2)％，风速为2．8m／s。测试时，往透湿杯内倒入一定量的蒸馏水，将直径为7．4cm圆形试样的测试面向下放置在透湿杯上，将试样固定好。然后在天平上称量，精确至0．001g，将其放入测试箱内，2h后，再次称量。试样的透湿量按式(1)计算：
Gwvt=24△m/A·t (1)
式中：Gwvt为试样的透湿量，g／(m2·d)；△m为透湿杯2次质量之差，g；A为实样的实验面积，m2；t为实验时间，h。
1．2．2倒杯法
依据ASTME96方法BW，采用倒杯法测定所选试样的透湿量。先用一层聚四氟乙烯微孔薄膜封在透湿杯口，再将织物试样盖在薄膜上。倒杯法的测试条件和杯子的准备与正杯法相同，只是杯子处于倒置状态。试样透湿量也按式(1)计算。
1．2．3干燥剂倒杯法
根据国际标准ISO14956干燥剂倒杯法的测试要求，先将100g的醋酸钾溶入31g的水中，配制饱和的醋酸钾溶液，该溶液的相对湿度在23℃时为23％。再将120g饱和醋酸钾溶液倒入内径为85mm的透明塑料测试杯中，用1层聚四氟乙烯微孔薄膜封在杯口，并用橡皮筋箍紧。将直径为180mm的圆形试样的测试面朝外包覆在试样支持箍的底部，支持箍的内径为110mm。在试样外面再放1层直径200mm的聚四氟乙烯薄膜，并用橡皮环固定在支持箍外侧的沟槽内。支持箍放置在水槽中的样品支撑架上，调节支撑架上的螺杆高度，使试样随支持箍浸入水下5mm。测试温度为23℃。在放测试杯之前，支持箍应在样品支撑架上放置l5rain。在杯口朝上称完测试杯质量后，将测试杯迅速倒置放入试样支持箍上，15min后将测试杯取出，将其倒置过来并称量。试样的透湿量由式(2)计算：
[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
